气象环境仪器Meteo Devices

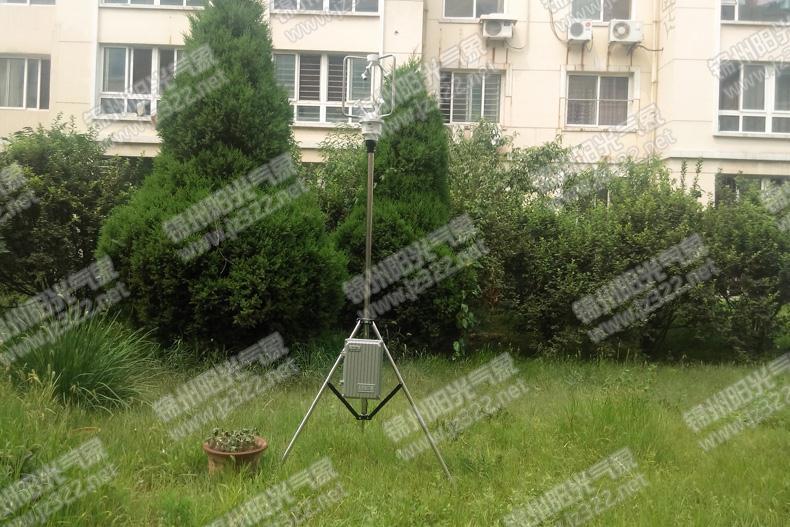

PC-5SW型三维超声波气象站

PC-5SW型三维超声波气象站是锦州阳光气象结合国外先进技术,自主研发的高端气象装备,此设备已经取得国家专利证书,专利号为(2012.2.0330656.6),是利用超声波探头测量风速风向,内置各种气象传感器,无任何移动部件的一个结构紧凑的新型仪器。其具有精度高,无机械磨损,故障率低,三维测风,体积小,完全替代传统气象站。

一、定义

超声波气象站定义:采用超声波测风技术的传感器与其它气象传感器结合为一体,使其具有综合气象探测功能的气象站,称为超声波气象站。该气象站分为固定式和便携式两种形式。

二、简介

PC-5SW型三维超声波气象站是锦州阳光气象结合国外先进技术,自主研发的高端气象装备,此设备已经取得国家专利证书,专利号为(2012.2.0330656.6),是利用超声波探头测量风速风向,内置各种气象传感器,无任何移动部件的一个结构紧凑的新型仪器。其具有精度高,无机械磨损,故障率低,三维测风,体积小,完全替代传统气象。
PC-5SW型三维超声波气象站是按照国际气象WMO组织气象观测标准设计、生产的标准气象站,可观测的要素有:环境温度、环境湿度、露点温度、超声波风向风速(三维)、气压、太阳辐射、降雨量、地温、蒸发、土壤湿度、二氧化碳、PM2.5、能见度、雪深等指标。具有性能稳定,检测精度高,无人值守等特点,可满足专业气象观测的业务要求。

三、适用领域

适于气象、水利、环境监测、交通运输、军事、农林、水文、大型工程和科研教学等领域。

四、系统功能综述

1.强大的网络通讯功能:配有标准RS232/485/USB通讯接口,支持标准MODBUS通讯协议,可以通过有线连接、局域网连接、光纤连接、GPRS无线移动网、无线数传电台等多种通讯模式还可与光伏气象站接收服务器组成气象监测系统。

2.系统采用超声波测风传感器一体化设计技术,使结构小巧牢固,携带便捷.系统内设有多路温控装置,可在严寒,暴雪等极端气候运行,可以保证高精度测量.

3.管理软件在WINDOWSXP以上环境即可运行,实时显示各路数据,1秒更新一次,数据自动存储(存储时间可以设定),与打印机相连自动打印存储数据,数据存储量达一年以上,数据存储格式为EXCEL标准格式可供其它软件调用。

4.数据采集器采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据六个月以上,工业控制标准设计,便携式防振结构,大屏幕汉字图形液晶显示屏,轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持24小时以上。

5.系统具有多种供电方式,交直流两用,或配太阳能电池供电。

观测要素可以根据用户需求灵活调整和增减。

7.可靠的三防设计,防护级别达到IP65级,完善的防雷击、抗干扰等保护措施。

8.工作环境:温度:-50~80℃,湿度:100%,抗风等级:≤75m/s。

9.采用不锈钢轻金属支架和野外防护箱,外形美观、耐腐蚀、抗干扰,可长期运行于各种恶劣的室外环境。

五、超声波风向风速特点

1、超声波风速风向仪是对传统机械式风速/风向传感器的替代产品。它揉合了世界领先的超声波制造的专业技术,适用于陆地和海洋环境。

2、超声波气象站重量轻,体积小巧。该技术曾用于美国军事气象站。

3、外形坚固可靠,没有机械传动部件,不易损坏,安装简单。

4、测量精度较高,没有机械传动部件,寿命长,适合超大风速下使用。

5、不受启动风速的影响,(0)风速开此测量(更适合微风)。

6、传感器表面经过特殊的防腐蚀处理,以及专业的结构设计使其可在各种恶劣的极端气候环境下工作。

7、信号输出接口灵活方便,有数字输出和模拟输出功能。

8、采用超声波风速风向仪的气象站(固定式)坚固耐用,(便携式)体积小巧,安装方便。

9、由于其特有的工作原理,无需昂贵的现场校准或维护,免去了固定站高位安装拆卸困难。

10、可以测量三维立体的风速风向或二维水平面的风速风向.机械式无法满足.

11、三维超声波主要参数

三维超声波风速风向仪,能准确测出大气中的立体风速风向,能真实反映气流的流动状况,以及捕捉空气中的湍流、瞬间的阵风。所有这些领域的研究是基于精准的风速平均值和差异值的测量和源于温度之声速(SOS)的测量。三维超声波风速风向仪是测量大气风速风向流动状态的最精准工具!

三维超声波风向风速传感器用来测量近地风向、风速。广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域。

主要技术参数

项目 水平风向 垂直风向 风速/X轴风速/Y轴风速/Z轴风速
测量原理 超声波 超声波 超声波
测量范围 0 ~ 359.9° -90°~90° 0~60 m/s
单位 度(°) 度(°) 米/秒(m/s)
分辨率   0.1° 0.1° 0.1 m/s
精确度 ±2° ±2° ±0.2 m/s(当风速0~5 m/s范围内)
<测量值的2%(当风速>5 m/s)

垂直风向:从下至上为正数,从上至下为负数;

X轴风速:东西方向,从东至西为正数,从西至东为负数;

Y轴风速:南北方向,从北至南为正数,从南至北为负数;

Z轴风速:上下方向,从下至上为正数,从上至下为负数。

防潮等级:IP66

工作环境温度:-40℃~+70℃

工作环境湿度:5%~100% RH

六、主要技术指标

名    称 型 号 测量范围 分 辨 率 准 确 度
环境温度 PTS-3 -40~+80℃ 0.1℃  ±0.1℃
相对湿度 PTS-3 0~100%RH 0.1%RH ±2%RH(≤80%时)
±5%RH(>80%时)
露点温度 PTS-3 -40~50℃  0.1℃  ±0.2℃
超声波风向风速 EC-A3 0~360° 0.1° ±2°
0~70m/s 0.1m/s 0.2米/秒
降 水 量 L3 0-999.9 mm 0.2mm ±0.4mm(≤10mm时) ±4%(>10mm时)
总 辐 射 TBQ-2 0~2000W/㎡ 1 W/㎡  ≤5%
直接辐射 TBS-2-2 0~2000W/㎡ 1 W/㎡  ≤5%
日照时数 TBS-2-2 0~24h 0.1h ±0.1h
紫 外 线 TBQ-ZW-2 0~500W/㎡ 1 W/㎡  ≤5%
土壤温度 PTWD-2A -40~+80℃ 0.1℃  ±0.1℃
土壤湿度 TDR-3 0~100%m3/m3 0.1%m3/m3 ±2%m3/m3
大气压力 QA-1 330~1100hPa 0.1hPa ±0.3hPa
蒸发 ZFL1 0~100mm 0.1mm ±1.5%
光 照 度 TBQ-6 0~20万Lux 1Lux ±7%
二氧化碳 ES-D 0~2000ppm 1ppm ±20ppm
光合有效辐射 TBQ-5 0~500W/㎡ 1 W/㎡  ≤5%
PM2.5 YG-2030 0~500ug/m³ 0.01m3/min ±2%
风寒指数 TRM-ZS1 -79~+54℃ 1℃  ±1℃
能见度 NJD-1 10~100000米 1米 ±10%
雪深传感器 JGXS-1 0.2米~15米 1毫米 ±5毫米
气象生态环境监测仪 TRM-ZS1 十二气象参数 0.1 高精度
观测支架 TRM-ZJ 3m-10m可选 户外使用 钢结构,外观喷塑防腐,含防雷保护装置
太阳能供电系统 TDC-25 功率30W 太阳能电池+充电电池+保护器 可选配
无线通讯控制器 GSM/GPRS 短/中/长距离 免费/收费传输 可选配
