太阳辐射仪器Solar Devices

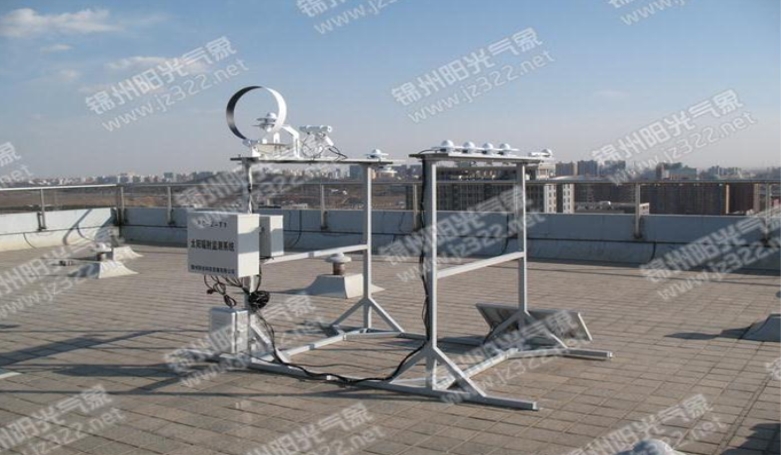

PC-2-T1型太阳辐射监测系统

太阳辐射是气象观测指标中重要内容,根据国际气象组织WMO标准要求,太阳辐射标准观测分为:(总辐射、散射辐射、直接辐射、反射辐射、净全辐射),太阳光谱辐射观测分为:(紫外光、可见光,近红外光,远红外光)

一、概述

太阳辐射是气象观测指标中重要内容,根据国际气象组织WMO标准要求,太阳辐射标准观测分为:(总辐射、散射辐射、直接辐射、反射辐射、净全辐射),太阳光谱辐射观测分为:(紫外光、可见光,近红外光,远红外光)对此项内容的记录分析将对人类研究太阳能、气象、环境海洋、农业生态、建筑材料等起到重大作用,广泛应用于农业气象、植物生理研究、太阳能利用、海洋考察、建筑材料老化及大气污染等科学研究。同类产品还包括太阳辐射站,紫外辐射站,通过太阳能辐射表可对不同的太阳能辐射值进行监测分析。

二、技术参数

测量内容:

总辐射、散射辐射、直接辐射、反射辐射、净全辐射,紫外光、可见光,近红外光,远红外光,日照时间。

1、总辐射

水平表面上,在2π立体角内所接收到的太阳直接辐射和散射太阳辐射之和称为总辐射(短波)。总辐射是辐射观测最基本的项目。总辐射用总辐射表(亦称天空辐射表)测量。

01.光谱范围:280~3000nm

02.测试范围:0~2000W/m2

03.精度:小于2%

04.显示分辨率: W/m2,0.01MJ/ m2

2、净全辐射

由天空(包括太阳和大气)向下投射的和由地表(包括土壤、植物、水面)向上投射的全波段辐射量之差称为净全辐射,简称净辐射。净全辐射是研究地球热量收支状况的主要资料。净全辐射为正表示地表增热,即地表接收到的辐射大于发射的辐射,净全辐射为负表示地表损失热量。净全辐射用净全辐射表测量。

01.光谱范围:280-----50000nm

02.测试范围:-2000~+2000W/m2

03.精度:小于5%

04.显示分辨率:W/m2,0.01MJ/ m2

3、直接辐射

测量垂直太阳表面(视角约0.5°)的辐射和太阳周围很窄的环形天空的散射辐射称为太阳直接辐射。太阳直接辐射是用太阳直接辐射表(简称直接辐射表或直射表)测量。

日照时数定义:

为太阳直接辐照度达到或超过120W/m2时间段的总和,以小时为单位,取一位小数。日照时数也称实照时数。

01.光谱范围:280~3000nm

02.测试范围:0~4000W/㎡

03.自动跟踪器电源:DC: 6V±l5% AC 220V±l0%

04.精度:小于2%

05.显示分辨率: 1W/m2,0.01MJ/ m2

06.日照时间:范围:0—24小时,精度:0.1小时

4、散射辐射和反射辐射

辐射中把来自太阳直射部分遮蔽后测得为散射辐射或天空辐射。感应面朝下所接的为反射辐射。散射辐射和反射辐射都是短波辐射。这两种辐射均用总辐射表配上有关部件加以测量。

01.光谱范围:280~3000nm

02.测试范围:0~2000W/㎡

03.精度:小于2%

04.显示分辨率:W/㎡,0.01MJ/ ㎡

5.太阳分光谱辐射测量技术指标:

01.光谱测量范围:

分光谱辐射表:(3台)

紫外辐射UVAB(280~400nm),

光合辐射(光量子数)(400~700nm)D.

近红外辐射(700~3000nm)

长波辐射表:

远红外辐射(地球辐射)(3000~500000 nm)

02.测试范围:0~+2000W/m2

03.精度:小于5%

04.显示分辨率:瞬时值:W/㎡,累计量:0.01MJ/㎡

6.PC—2B型多通道太阳辐射记录仪技术指标

采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据(存储时间可以设定),工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,可替代微机),轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持72小时以上,即可与微机同时监测,又可以断开微机独立监测。

01.显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm),记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测;

02.仪器尺寸:340*150*300(mm);

03.重量:6.5Kg,金属外壳;

04.工作环境:-40℃~+70℃,相对湿度小于90%;

05.通道数:24通道;

06.输入范围:±25Mv;

07.准 确 度:0.5%;

08.显示方式:大屏幕汉字液晶图形显示

09.显示分辨率:1W/㎡ ;

10.显示内容:日期,时间,辐射瞬时值、小时累计量及最大值、日累计量及最大值;

11.存储内容:日期,时间,辐射瞬时值、小时累计量及最大值、日累计量及最大值;

12.供电方式: 采用交直流两用供电方式,在没有交流电现场由充电电池供电,同时也可配太阳能电池对蓄电池充电,可保证系统在没电地区常年稳定工作;机内电池连续工作时间:大于3天;太阳能电池功率:15瓦(选配);具有交流电(220V)与太阳能电池双充电功能。AC:220V±10% 50Hz DC:12V 可外接太阳能电池板;

13.通讯接口:标准RS232计算机通讯口;配USB/RS232转换器可与微机USB接口通讯,配GSM无线通讯控制器,可实现数据远程遥测。

14.测试周期:小于30mS;

15.显示周期:10S;

16.微机系统软件:太阳辐射监测软件(符合气象监测标准)实时显示各路辐射瞬时值,累计量(小时,日);

17.数据存储容量:大于6000条数据。

三、PC-2-T1太阳辐射监测系统配置单


序号 名称 型号 数量 单位
1 多通道太阳辐射记录仪 PC-2B 1
2 直接辐射表 TBS-2-2 1
3 散射辐射表 TBQ-1 1
4 净全辐射表 TBB-1 1
5 反射辐射表 TBQ-2 1
6 分光谱辐射表(3台) TBQ-4-3 1
7 长波辐射表 TBL-1 1
8 辐射观测台架 PC-2-TJ 1
9 太阳辐射站观测软件(光盘) PC-2B 1
10 辐射表专用电缆 PC-2-TDL 1
11 太阳能供电装置(选配) TDC-25 1
12 无线通讯控制器(选配) GSM-1 1
