太阳辐射仪器Solar Devices

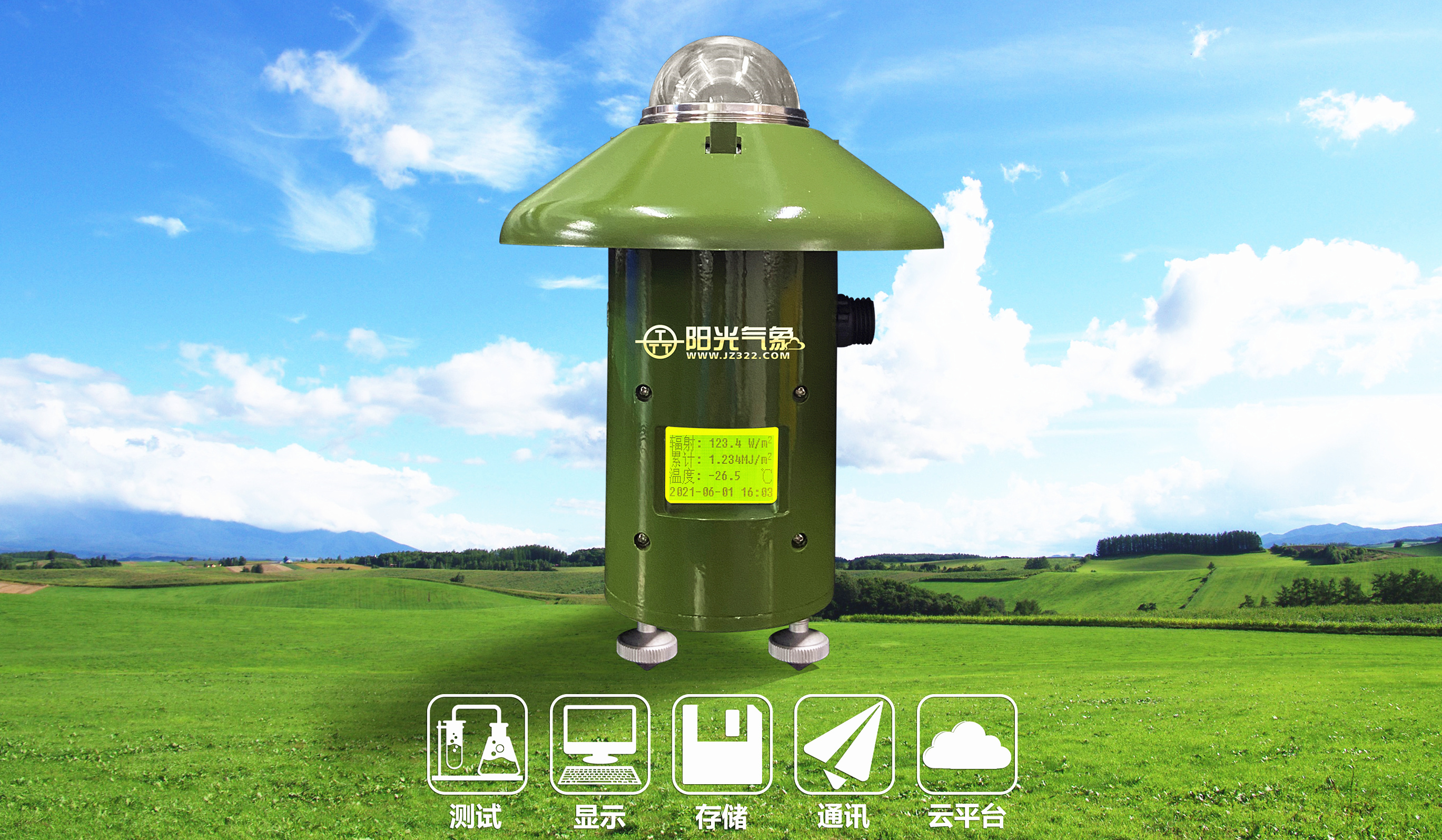

TBS-4型四要素太阳辐射仪

TBS-4四要素太阳辐射仪是一台可以同时测量太阳总辐射,散射辐射,直接辐射,日照时数的综合太阳辐射仪。它集测量、显示、存储、输出为一体。它功能强大,体积较小,便于安装,无需调试与维护,是性价比超高的一款产品。此产品是专用于太阳光伏电站的太阳辐射仪。

一、概述

  TBS-4四要素太阳辐射仪是一台可以同时测量太阳总辐射,散射辐射,直接辐射,日照时数的综合太阳辐射仪。它集测量、显示、存储、输出为一体。与配套软件共同使用,可自动下载数据,生成报表,打印数据。它功能强大,体积较小,便于安装,无需调试与维护,是性价比超高的一款产品。此产品是专用于太阳光伏电站的太阳辐射仪。

  TBS-4四要素太阳辐射仪是高集成型产品,它使得对太阳总辐射,散射辐射,直接辐射,日照时数的测量变得简单,方便且节约成本。只需要一个简单的四要素太阳辐射仪,就可以同时测得4项数据。它安装简单,无需调试与维护,更便于用户使用。数据采集器所使用的主控CPU性能稳定、灵敏度高,适合全天候使用。数据采集器具有自动校准功能,使数据采集、存储与显示更为便捷。它多样化的通讯方式能满足客户各种环境下的数据监测。

二、基本原理

  TBS-4四要素太阳辐射仪是由太阳总辐射传感器、自动旋转遮光环和数据采集器组成的。太阳总辐射传感器安装在遮光装置上,遮光环不间断旋转,每旋转一周,太阳总辐射传感器就会被遮挡住一次,数据采集器即可快速测量出太阳的总辐射值与散射辐射值。同时,根据安装地点的经纬度与当前时间,数据采集器可以直接计算出太阳的直接辐射值与日照时数。数据采集器采用高性能微处理器为主控CPU,对采集到的数据具有自动校准功能,内有大容量数据存储器,可连续存储数据(存储时间可以设定),工业控制标准设计,便携式防水防震结构,大屏幕液晶显示屏 ,适合在恶劣气候环境使用。既可以与计算机连机使用,又可以断开微机独立监测。

三、典型应用

  1、太阳能利用

  2、气象环境监测

  3、农林业生态研究

  4、建筑材料检验

  5、生态考察

四、技术参数

序号 名称 技术范围
1 灵敏度 7~14μv/w·m^-2
2 响应时间 ≤0.1秒(99%)
3 内阻  约90Ω
4 稳定性(一年内灵敏度变化率) ±2%
5 温度特性(-20℃~+40℃)  ±2%
6 非线性  ±2%
7 重量 5kg
8 测试范围  总辐射 0~2000W/㎡
散射辐射 0~2000W/㎡
直接辐射 0~2000W/㎡
日照时数 0~24h
9 光谱范围(适合光伏电站测量) 400~1100nm
10 遮光环旋转速度  6秒/圈
11 供电电压 DC12V
AC220V,功率:3W
12 采集精度 小于1μv
13 通讯接口  标准RS232通讯接口,与监测中心PC机有线连接。
14 测量参数输出    总辐射
散射辐射
直接辐射
日照时间的瞬时值输出
15 配套软件 TBS-4太阳辐射监测系统管理软件一套,在windows2000以上环境即可运行。实时显示各项数据,自动存储,自动计算并绘制太阳各种辐射的瞬时值曲线图。数据存储格式为EXCEL格式,可供其它软件调用。

五、附:相较于传统产品的优点



传统四要素辐射测量仪器

TBS-4四要素太阳辐射仪
调试 散射辐射与直接辐射需要调试 无需调试
维护 每周至少维护一次 无需维护
传感器数量 三个/四个 一个
数据存储
数据传输
响应时间 大于10秒 (慢)    小于0.1秒(快)
光谱范围 280--3000 nm 400--1100 nm光伏电站专用
价格
