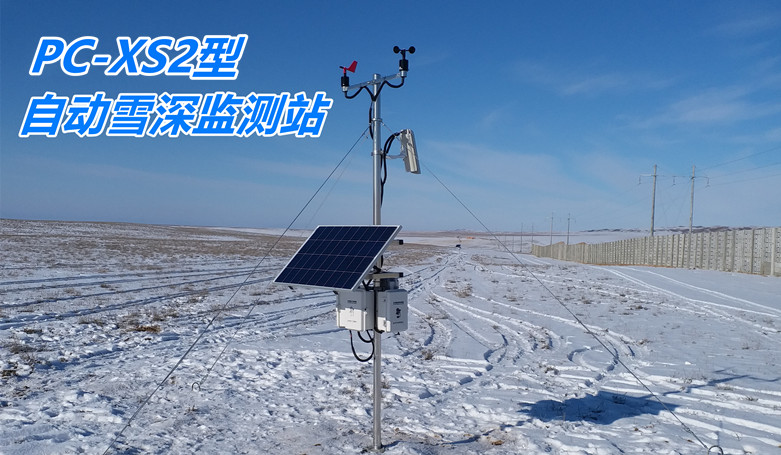

强降雪天气形成的积雪会给人们的生产生活，尤其是交通出行等造成非常严重的影响。因此，降雪过程中雪深的实时监测尤为重要，PC-XS2型自动雪深监测站是我公司根据多年气象环境仪器研发制造经验，推出的一套对降雪信息进行实时监测的专业设备，雪深监测站采用激光对雪的识别及测量技术，克服了超声波、电磁波、称重等原理对雪无法识别的缺点，从而达到极高的检测精度。该产品可做独立的自动雪深监测报警系统，也可组网形成多元化的网络监测，再通过GPRS无线网络将各点监测数据汇集到控制中心进行统一处理。广泛应用于气象台站、港口码头、道路交通、航空、建筑、农业、水文水利等诸多领域。

采用相位式激光测距原理测量积雪深度，相位激光测距是用无线电波段的频率，对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟，再根据调制光的波长，换算此相位延迟所代表的距离，通过监测所在位置的距离，可在几秒钟内以毫米级的精度精确测得降雪厚度，量程可达5米，此产品具有检测精度高，抗干扰能力强，坚固耐用、防沙尘、低功耗、安装方便、免维护，可长期连续地测量积雪深度、时段降雪量等。

序号	名称	技术范围
1	雪深量程	0～5m
2	分辨率	1mm
3	精度	≤±3mm
4	供电电压	DC12V或AC220V或太阳能
5	功率	10W（含加热）小于2.5W(不含加热)
6	输出信号	RS232/S485/GPRS等（可选）
7	外壳材料	铝合金喷塑
8	采样时间间隔	1～60min可设定
9	存储容量	8万条数据
10	防护等级	防水及防尘，IP65等级，按照IEC529标准
11	工作温度	-40℃～+60℃
12	工作湿度	0～100%RH
13	安装角度调节范围	0～90度
14	传感器加热方式	自动控温
15	激光安全等级	Laser Class2



四、系统配置

序号	名    称	型 号	数量	单位
1	激光雪深传感器	JGXS-1	1	台
2	自动雪深监测记录仪	PC-XS2	1	台
3	自动雪深监测系统软件	PC-XS2	1	套
4	测试支架（可定制）	PC-3ZJ	1	台
5	无线通讯模块（选配）	GPRS-1	1	台
6	太阳能供电系统（选配）	TDC-25	1	套

五、产品特点

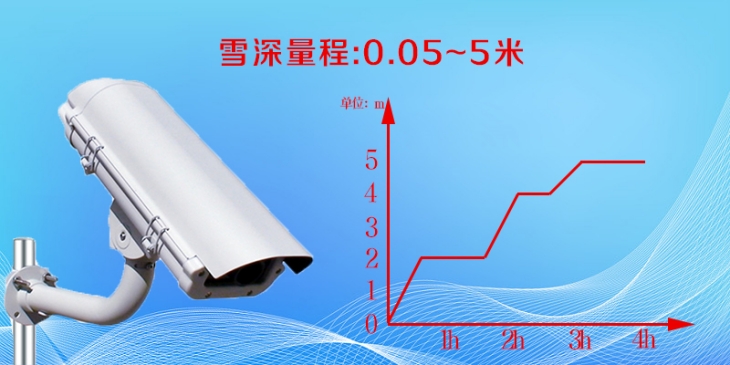

1、产品采用激光测距原理，可在几秒钟内精确测得最深可达5米的降雪厚度；

2、可任意设定降雪厚度报警阈值，当降雪厚度超出设定值自动报警，方便及时掌握降雪信息；

3、传感器发射的激光光束安全可靠，不会对现场操作人员产生伤害，且激光光束不受温度变化的影响，不会因周围环境而影响精度；

4、交直流两种供电方式可供选择；

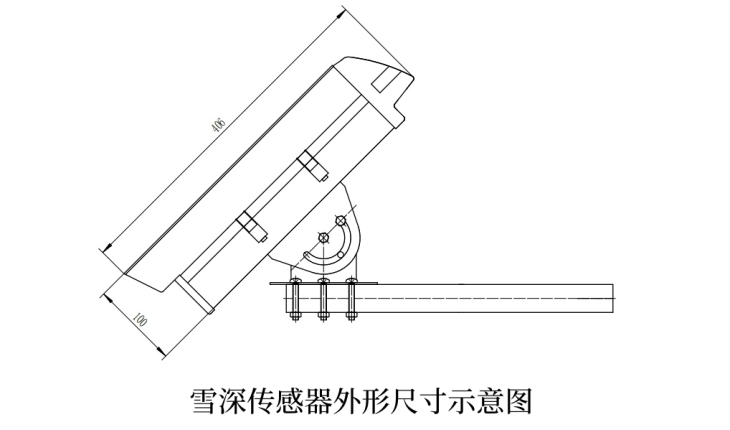

5、激光雪深传感器安装挂件多角度可调节，可满足不同现场不同距离的雪深监测需求；

6、产品采用工业控制标准设计，全金属材质，防护等级高，适合在恶劣环境中使用；

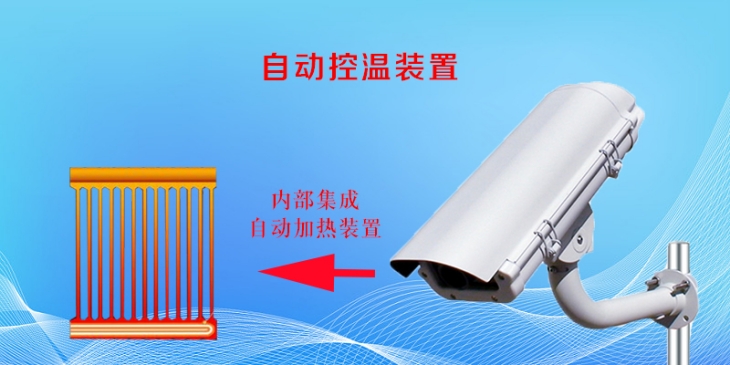

7、内部集成自动控温装置，确保传感器在极寒的条件下也能精确测量雪深数据；

8、RS485/RS232/GPRS等多种输出方式可供选择，方便二次集成接入各种采集终端；

9、自动雪深监测系统软件可实时监测雪深数据，并对监测数据进行自动分析，生成曲线图，形成降雪量报表，报表格式为excel格式，方便其他系统调用；

10、该系统采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据8万条以上，外接U盘存储器可实现不限量存储；

11、系统结构采用工业控制标准设计，适合在恶劣环境使用。观测支架为不锈钢结构，支架高度可根据用户需求进行定制，整体占地面积小于1.5平方米；

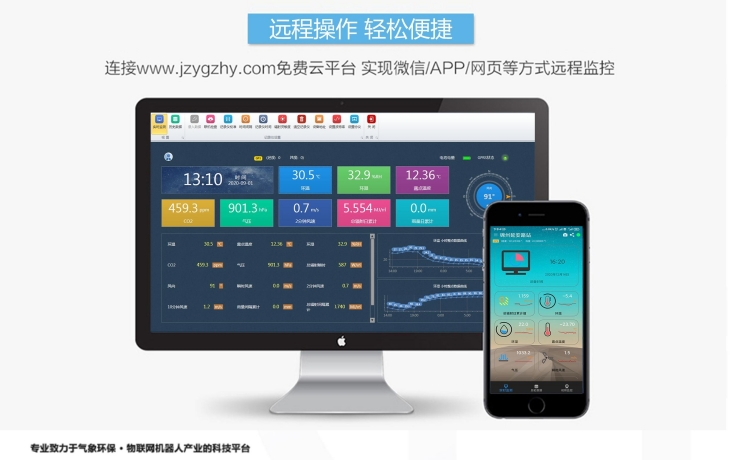

12、搭配GPRS模块可将数据上传至阳光智慧云平台，实现远程PC端、手机APP或微信小程序实时在线监控数据，如果是多套设备进行组网监测，还可以通过云平台GIS地图进行站点的管理；

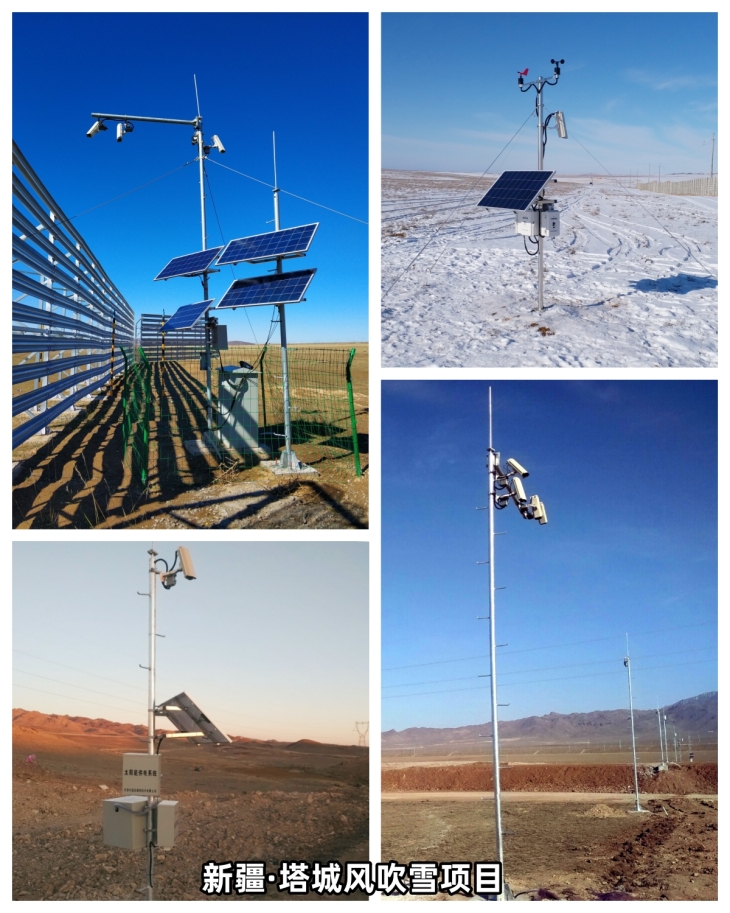

六、工程案例
