气象环境仪器Meteo Devices

NJD-2型 能见度仪

NJD-2型 能见度仪可进行与气象能见度相关的测量,传感器是基于气溶胶前向散射原理而设计的,是继透射式检测仪发展起来的新一代气象能见度监测设备。传感器可广泛用于交通安全、气象环保、海事海洋等雾霾监测领域。



一、【概述】

NJD-2型 能见度仪可进行与气象能见度相关的测量,传感器是基于气溶胶前向散射原理而设计的,是继透射式检测仪发展起来的新一代气象能见度监测设备。传感器可广泛用于交通安全、气象环保、海事海洋等雾霾监测领域。

NJD-2型 能见度仪具有光学发送器和散射接收器,内含高速数字信号处理控制部件,具有自检功能。测量量程为A:0m~10km│B:0m~30km│C:0m~80km三种,符合交通部行业标准《道路交通气象环境能见度检测仪》(JT/T714-2008)的要求,广泛应用公路交通低视距情况能见度值的监测。

二、【原理】

NJD-2能见度仪的工作原理主要是依据对大气消光系数(或大气的光衰减系数)的精确测量。根据Koschmider原理,气象光学视距MOR与消光系数σ之间存在函数关系。只要精确测定σ,就可计算得到MOR值。NJD-2能见度仪采用前向散射法测大气消光系数,通过公式换算得出能见度,其特点是白天夜晚都能工作、使用灵活方便。 NJD-2能见度仪由稳定的红外发射光源,高灵敏度、大动态范围的红外散射光接收器,信号采集与处理器,控制器,加热器,电源,调制解调器,防护罩,防腐支架,不锈钢机箱等部件组成。该仪器可用于移动载体和固定站点,主要应用于船舶、高速公路等交通运输部门。该能见度仪结构简单、工作稳定性好、可靠性高、能耗低 ,使用维护方便。





三、【功能】

1、可对大气能见度进行连续监测;

2、仪器数字输出接口标配为RS-232或RS-485,接口的选择可根据用户需求在出厂时设置好;

3、能对自身的直流电源、内部温度、环境光强等信号进行监测,并给出工作状态并报警;

4、无线GPRS和RJ45网络通讯,两种远程通讯模式可供选择;

5、窗口镜头进行了特殊镀膜处理,可有效防止污染腐蚀,具有防雾、加热除霜功能。





四、【特点】

1、能见度检测仪采用一体化结构设计,紧凑小巧,体积小、重量轻,安装方便。

2、特有的下倾角结构设计,能有效防止灰尘、雨雪、阳光的污染,以及车灯等强光直接进入接收光学系统,避免探测区致盲,信噪比下降,保证测量性能;

3、低功耗设计,经过长期运行考验,仪器工作稳定、可靠。

4、光学单元内部通过消光处理,防止二次杂光干扰,提升测量性能;

5、仪器的通讯接口芯片具有15KV的防静电保护,在接线操作时可保护电路免受人体静电的危害。

6、仪器具有防雷措施,其通信接口和电源接口均具有防雷设计,可将雷击损害降到最低。

7、IP66防护设计,在野外恶劣气候环境下可以长期使用;

8、能见度仪内部的加热装置能防止光学镜面的结露和雾化现象的产生

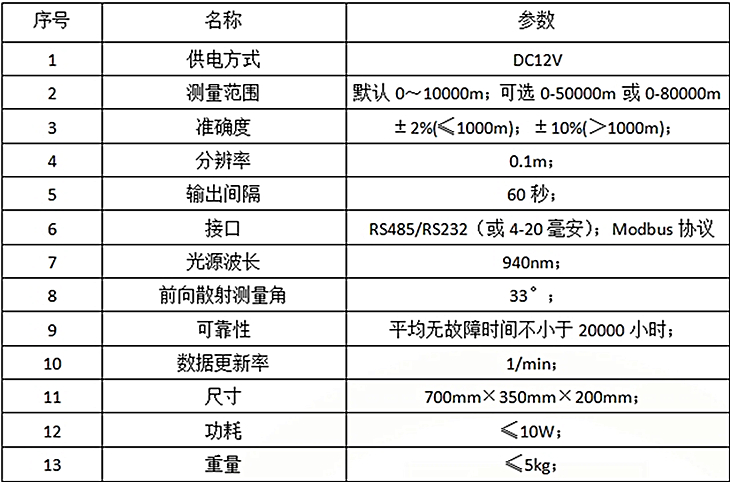

五、【技术参数】



六、【应用领域】

能见度是地面气象观测的重要项目,能见度的准确测量在电力供应、通讯工程、工农业生产等众多领域有着极其重要的意义。在航空、航海、高速公路等交通运输领域,能见度是关系到人员和设备安全的重要气象要素;在地球的气象研究、城市环境改善和沙尘暴监测治理等部门,能见度也是重要的气象参数。随着现代科学技术的发展,能见度仪已经成为我军科研、训练、作战的重要军事气象保障装备。



七、【工程案例】
