太阳辐射仪器Solar Devices

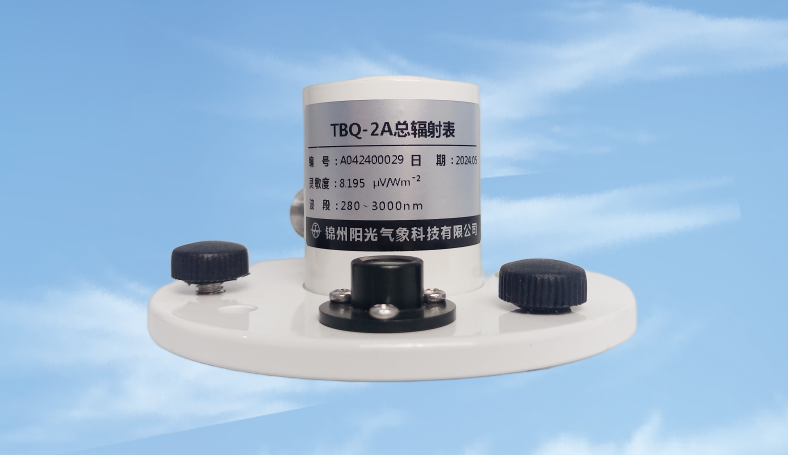

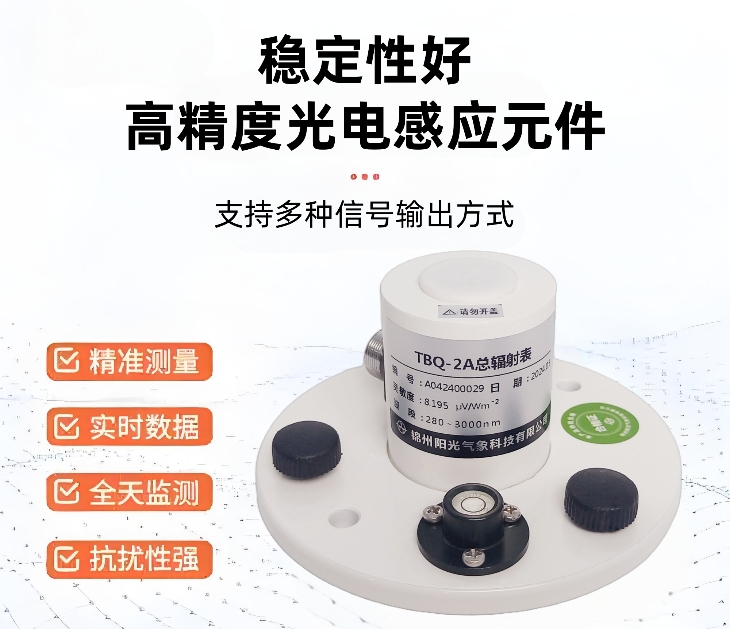

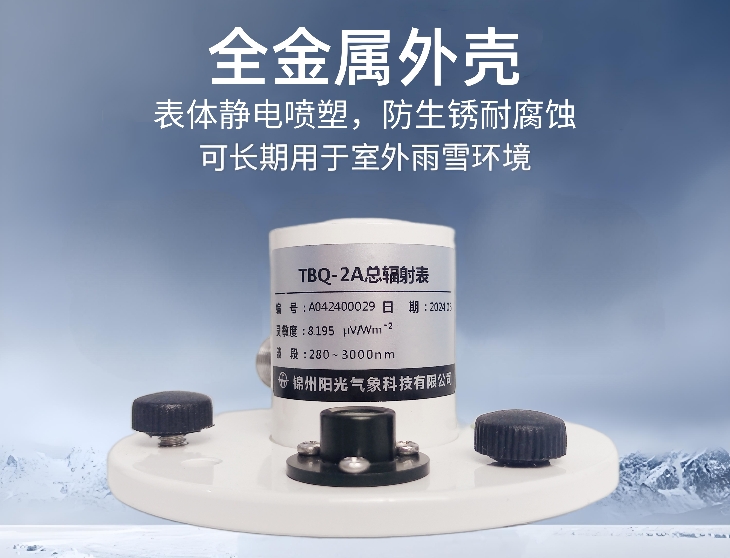

TBQ-2A型太阳总辐射表

TBQ-2A型太阳总辐射表是我公司为满足太阳辐射试验的需要,开发的体积小、精度高、价格低且适合恶劣环境使用的太阳辐射传感器。其测量精度等技术指标均与TBQ-2型太阳总辐射表相同。

一、概述

TBQ-2A型太阳总辐射表是我公司为满足太阳辐射试验的需要,开发的体积小、精度高、价格低且适合恶劣环境使用的太阳辐射传感器。其测量精度等技术指标均与TBQ-2型太阳总辐射表相同。

二、基本原理

TBQ-2A型太阳总辐射表的感应元件采用了绕线电镀式多接点热电堆,其表面涂有高吸收率的黑色涂层,感应元件的热接点在感应面上,而冷接点位于仪器的机体内,以便直接取环境温度。为防止热接点单方向通过玻璃罩与环境进行热交换即影响测量精度,我们采用了两层玻璃罩的结构。同时,为了避免太阳辐射对冷接点的影响,我们又加了一个白色防辐射盘用来反射阳光的热辐射。当有光照时,冷热结点产生温差即产生电动势,也就是将光信号转换为电信号输出,在线性误差范围内,输出信号与太阳辐照度成正比。再则为了减小环境温度对辐射仪器输出的影响,我们则在仪器内附加了温度补偿装置——热敏电阻,通过调整热敏电阻的温度系数来实现对辐射表输出电势的自动补偿。

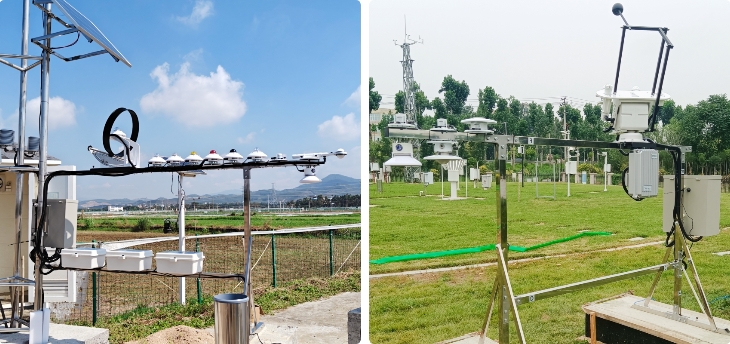

三、典型应用

1、太阳能发电

2、太阳能热水器与太阳能工程

3、太阳能建筑领域

4、环境科学辐射能量平衡研究

5、极地、海洋、冰川气候研究

6、农林业生态研究

四、技术参数


序号 名称 技术范围 备注
1 灵敏度 7—14μVW∕m^-2
2 时间响应 ≤30s(99%)
3 内    阻  约350Ω
4 稳 定 性 ±2% (一年内灵敏度变化率)
5 余弦   ≤±5% (晴天太阳高度为10°时对理想值的偏差)
6 光谱范围 0.3~3.0μm
7 温度特性  ±5% -20℃~+40℃
8 重    量 2.5kg
9 测量范围 0~2000W/㎡
10 信号输出 0~20mV
11 测量精度 小于5%
