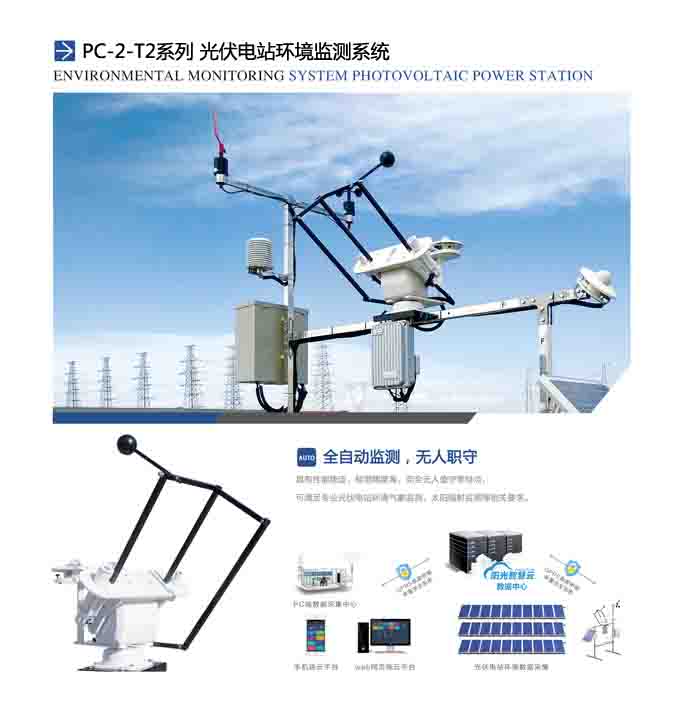

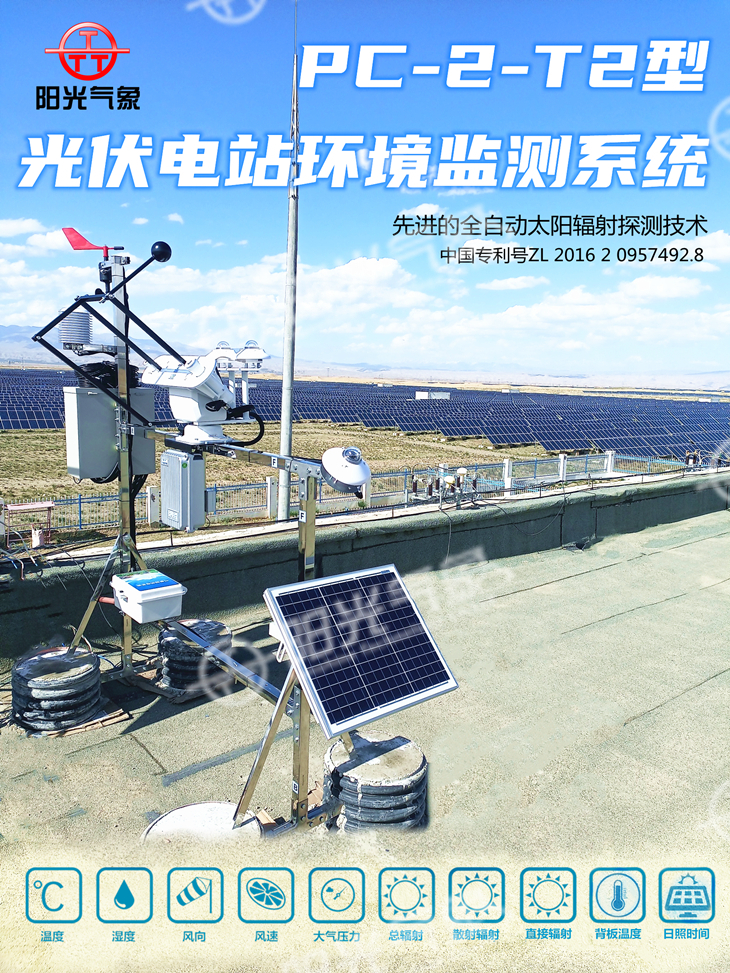

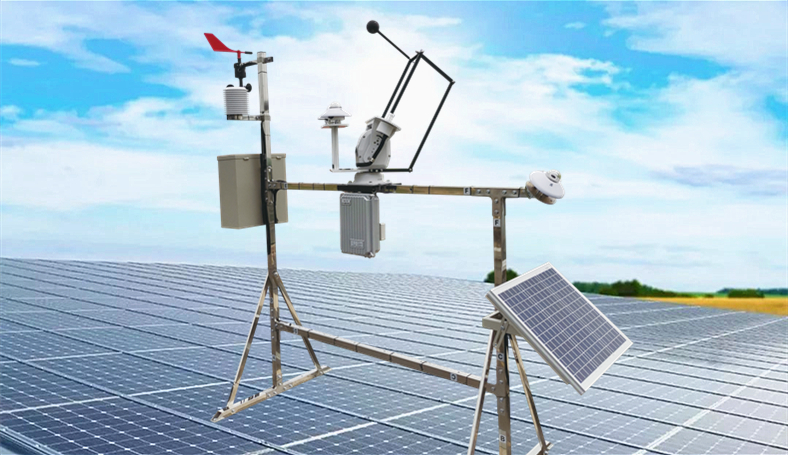

PC-2-T2型 光伏电站环境监测系统

PC-2-T2型光伏电站环境监测系统是我公司按照国际气象WMO组织气象观测标准及IEC、国家电网公司企标、国家电网公司企标等规范标准设计生产研发的新型光伏电站环境监测站,本系统可观测的要素有:环境温湿度、组件温度、风速风向、气压、太阳总散直辐射等指标。具有性能稳定,检测精度高,可满足专业光伏电站环境气象监测。

一、简介

PC-2-T2型光伏电站环境监测系统是我公司按照国际气象WMO组织气象观测标准及IEC(国际电工技术委员会)、国家电网公司企标Q/GDW 617-2011《光伏电站接入电网技术规定》、国家电网公司企标Q/GDW 618-2011《光伏电站接入电网测试规程》等规范标准设计生产研发的新型光伏电站环境监测站,同时也符合《并网光伏发电系统工程验收技术规范》等相关技术要求。本系统可观测的环境辐射要素有:环境温度、环境湿度、组件温度、风速、风向、气压、倾斜总辐射、日照时数、水平总辐射、太阳直接辐射、太阳散射辐射等指标。具有性能稳定,检测精度高,完全无人值守等特点,可满足专业光伏电站环境气象监测、太阳辐射监测等相关要求。

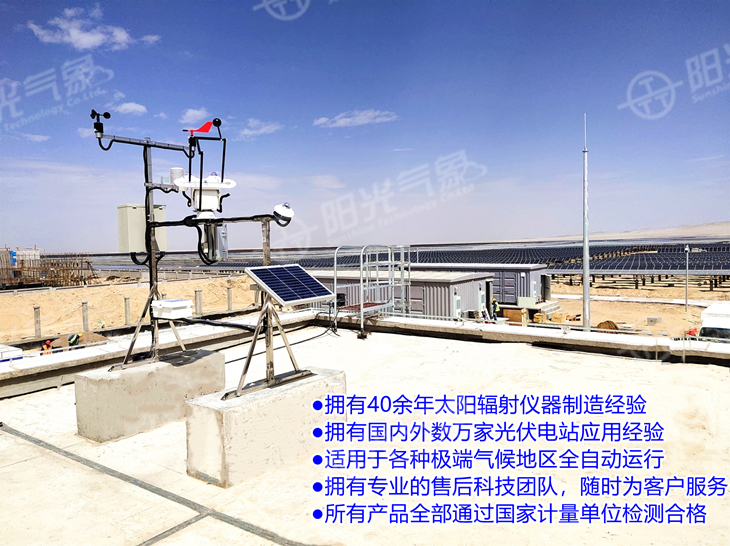

★我们拥有40余年太阳辐射仪器制造经验
★我们拥有国内外几百家光伏电站应用的经验
★我们产品可以工作在各种极端气候地区全自动运行
★我们拥有专业的售后科技团队,随时为客户服务.
★我们产品全部通过国家气象计量检测合格

二、适用领域

适用于各种光伏电站的太阳辐射监测、环境气候监测、科研机构或组网于气象、交通运输、军事、农林、水文、大型工程等领域。



三、气象站技术特点

1.系统具有标准通讯接口RS232可与微机连接实现数据下载,即可用微机实时监测数据,又可独立运行显示,存储辐射环境要素值。

2.标准RS232/485/USB通讯功能,支持标准MODBUS通讯协议,可以通过有线连接、局域网连接、光纤连接、GPRS移动通讯、数传电台、等多种通讯方式与光伏气象站接收服务器组成气象监测系统。

3.管理软件在WINDOWSXP以上环境即可运行,实时显示各路数据,10秒更新一次,小时整点数据自动存储(存储时间可以设定),与打印机相连自动打印存储数据,数据存储量达一年以上,数据存储格式为EXCEL标准格式可供其它软件调用。

4.PC-2-T2光伏电站环境监测站数据采集器采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储整点数据三个月以上,工业控制标准设计,便携式防振结构,大屏幕汉字图形液晶显示屏,轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持72小时以上。

5.系统具有多种供电方式,交直流两用,或配太阳能电池供电。

6.观测要素可以根据用户需求灵活调整和增减。

7.可靠的三防设计,防护级别达到IP65级,完善的防雷击、抗干扰等保护措施。

8.工作环境:温度:-50~80℃,湿度:100%,抗风等级:≤75m/s。

9.采用不锈钢轻金属支架和野外防护箱,外形美观、耐腐蚀、抗干扰,可长期运行于各种恶劣的室外环境。

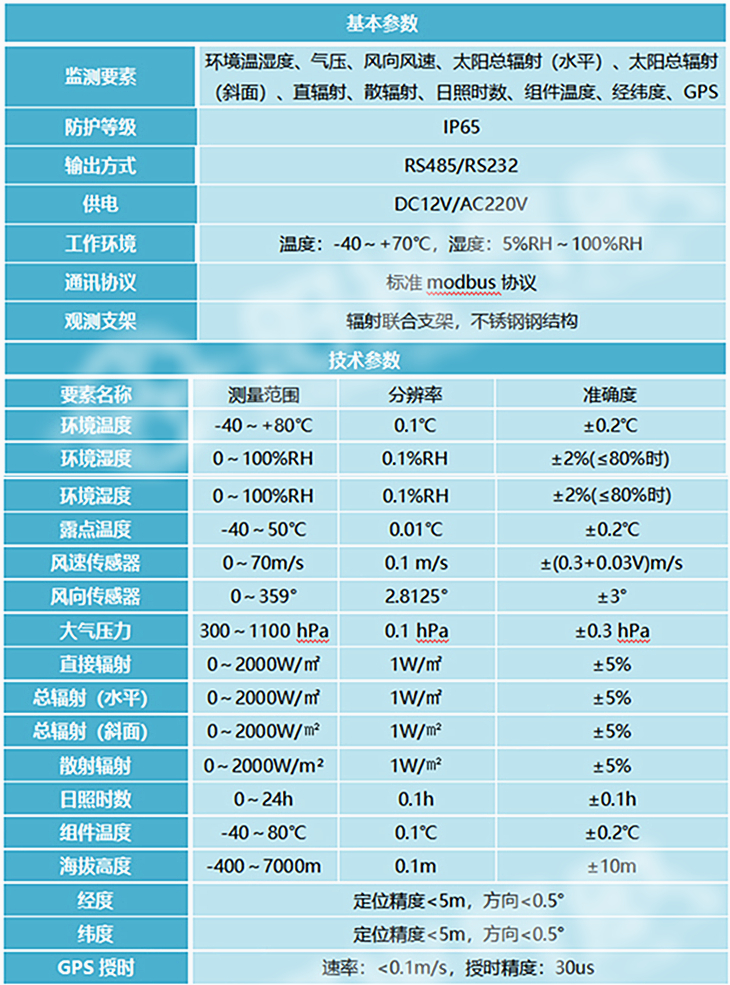

四、主要技术指标

气象要素  测量范围  分 辨 率  准 确 度
环境温度 -50~+80℃ 0.1℃ ±0.2℃
相对湿度 0~100% 0.1% ±2%
风    向 0~360° 2.5° ±3°
风    速 0~75m/s 0.1m/s ±(0.3+0.03V)m/s
组件温度 -40~150℃ 0.1℃ ±0.2℃
大气压力 300~1100hPa 0.1hPa ±0.3hPa
总辐射表 0~2000 W/m2 1 W/m2 ≤5%
日照时数 0~24h 0.1h ±0.1h
直接辐射 0~2000 W/m2 1 W/m2 ≤2%
散射辐射 0~2000 W/m2 1 W/m2 ≤5%

五、软件平台

1、软件平台硬件配置

设备 型号及参数 备注
CPU Intel Core 2 E4500 或更高
内存 1GB或更多
硬盘 剩余空间大于300MB
显示器分辨率 1024 * 768或更高

2、计算机系统软件配置要求

设备 型号及参数 备注
操作系统 Windows 2000 SP4或更高版本(推荐Windows XP or Vista)
IE Internet Explorer 5.01或更高版本
Microsoft Office Word,Excel
数据库 Microsoft SQL Server(2000、2005、2008)、Access
数据采集管理系统软件 无线数据采集管理 免费赠送

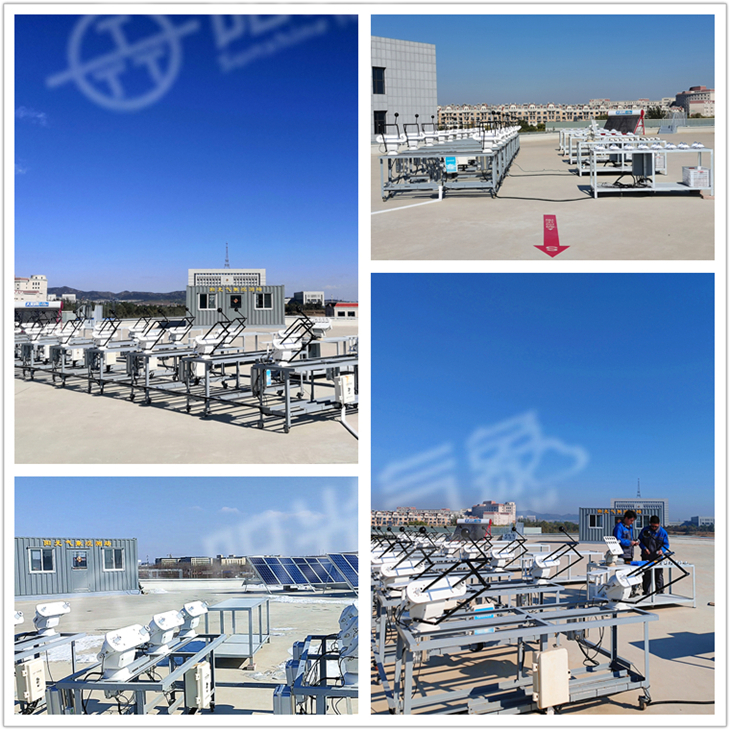

六、工程案例
