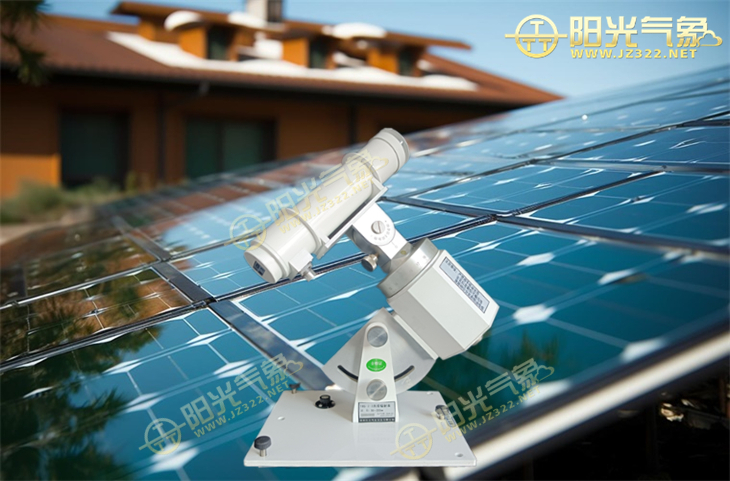

TBS-2-2型直接辐射表

太阳直接辐射表是用来测量垂直太阳表面(视角约0.5°)的辐射和太阳周围很窄的环形天空的散射辐射,称为太阳直接辐射,光谱范围为0.3μm-3μm。该辐射表具有自动跟踪功能,该跟踪装置精度高,一星期内转角误差在0.25°以内,既少于一分钟。

一、产品概述

太阳直接辐射表是用来测量垂直太阳表面(视角约0.5°)的辐射和太阳周围很窄的环形天空的散射辐射,称为太阳直接辐射,光谱范围为0.3μm-3μm。该辐射表具有自动跟踪功能,该跟踪装置精度高,一星期内转角误差在0.25°以内,既少于一分钟。只要正确安装,既可实现准确的自动跟踪,操作简便,精度高。可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察等部门。

当太阳直辐射量超过120W/m2时和日照时数记录仪连接,也可直接测量日照时数。

二、工作原理

TBS-2-2直接辐射表主要由光筒和自动跟踪装置组成。光筒内部是由七个光栏、内筒、热电堆(感应面)、干燥剂筒等组成。七个光栏是用来减小内部反射、构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是内筒,用以光栏内部和外筒的干燥空气密闭,以减小环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片,它可透过0.27-3.2μm波长的辐射光,便于太阳直辐射测量。筒内装有干燥剂,以防止水气凝结物生成。

光筒核心部分的感应部件是采用绕线电镀式多接点热电堆,其表面涂有高吸收率的黑色涂层。热接点在感应面上,冷结点在机体内,在线性范围内产生的温差电势与太阳直接辐照度成正比。

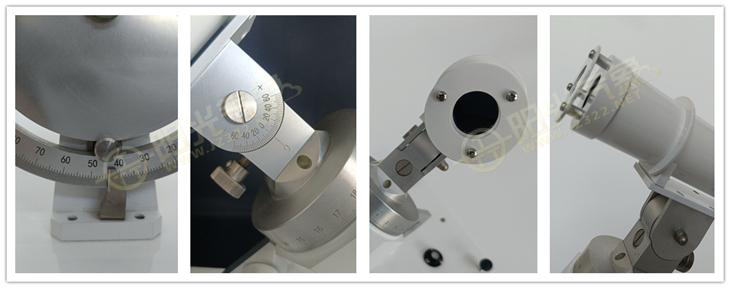

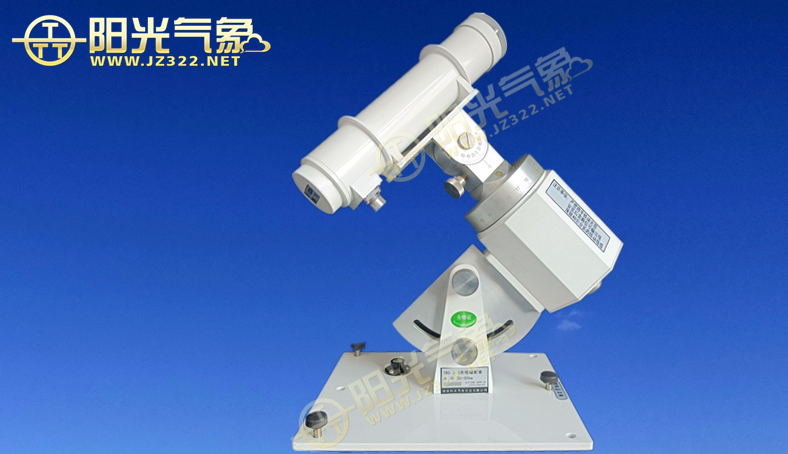

自动跟踪装置是由底板、纬度架、电机等组成。电机是动力源,用户可根据要求选择直流电机或交流电机作为动力源。该表的跟踪精度与安装和细心的调整有密切关系,有关详细说明见产品说明书。

三、功能特点

1、全金属机身、表面静电喷塑、防腐蚀能力强;

2、纬度、真太阳时、太阳赤纬角三重刻度校准,保证直表全天精准跟踪太阳;

3、高精度步进电机,累计误差小,人工参与少;

4、光热原理测试太阳辐射,精度高,受环境影响小;

5、采用JGS3石英玻璃片精准过滤太阳光;

6、交直流两种供电方式;

7、输出为标准的0-20mv信号,配合变送器可输出4-20mA或RS485等信号,也可根据用户需求进行定制化生产;

四、技术参数

灵敏度
7~14μV/W.m-2
光谱范围
0.3μm-3μm
响应时间
≤30秒(99%)
内阻
约100Ω
测量范围
02000W/m2
跟踪精度
24小时小于±1°
稳定性
±2%
温度特性
±2%(-20℃~+40℃)
重量
5kg
电源电压
DC 12V ±l5%     AC 220V±lO%
测试精度
±2%
信号输出
0~20mV(与变送器配合可输出4-3、20mA或RS485信号)

五、太阳辐射观测场

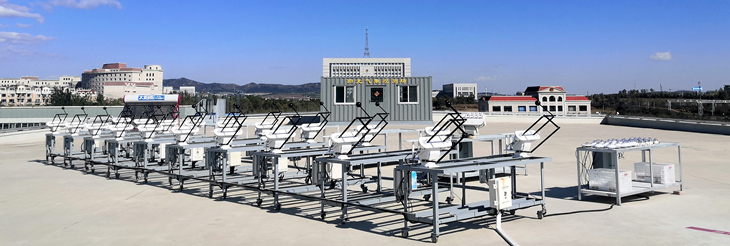

  我公司拥有1500㎡的标准太阳辐射观测场,场地四周平坦、空旷,无建筑遮挡与人为干扰,完全符合太阳辐射监测仪器对地面观测场的需求,为太阳辐射传感器户外测试和标定提供了标准的测试环境,保证了测试数据的准确性、有效性。
