新能源实验室New Energy Equipment

风电系统实验室

我公司结合多年在新能源行业的研发生产经验,特别推出了风电系统实验室,主要可完成风能发电站、风光互补路灯、警示灯、测风站、风能控制器、逆变器等方面的实验及教学演示功能。主要针对大中专职业院校的实训教学需求而研制生产,帮助学生理解风能发电系统的原理,学习工程应用技能。

风力能源做为新能源的重要分支之一,近些年一直被国际社会列为重点开发能源,有着不容忽视的利用价值。风力能源是可再生能源(即在同一地点相距6~8倍风轮高度的距离后风能又达到原值),取之不尽,用之不竭。充分利用风能资源,减少常规能源的消耗,符合世界各国能源改革方向,而且风力发电场对比同规模使用燃煤电厂,其实现了固体、气体零排放,并可节省大量淡水资源,减少对水环境的污染,对保护大气环境有积极的作用。在沿海及旅游区风力机群也是一道亮丽的风景线,可在一定程度上反映该地区经济、文化、环境相融洽的程度,通过实物教育增强公众开发自然资源、保护环境的意识。



一、系统概述

我公司结合多年在新能源行业的研发生产经验,特别推出了风电系统实验室,主要可完成风能发电站、风光互补路灯、警示灯、测风站、风能控制器、逆变器等方面的实验及教学演示功能。主要针对大中专职业院校的实训教学需求而研制生产,帮助学生理解风能发电系统的原理,学习工程应用技能。

二、运行环境

  1.输入电源:380V±10% 50Hz。

  2.容量:<1000VA。

  3.占地面积:4m2(单台)。

  4.工作环境:温度-10℃~40℃;

                      相对湿度﹤85﹪(25℃)。

三、产品特点及功能

  1.系统功能配置完善,模块化设计,做工精细,以各实验台为单元灵活组配。

  2.实验台实用价值强,所采用的风力发电机、智能控制器、蓄电池、警示灯均与现场应用中一样,可使学生深刻理解风能发电站的现场应用。

  3.整个实训装置的各个部分是完全独立的,学生在实训过程中可完全根据自己对风能发电应用的理解自己动手连接。

  4.配备小型风能发电机(1000--2000W可选),采用标准工业用风力发电叶片及相关组件,可置于室内和室外,可配合风向角度调整支架安装角度。

  5.配备风能发电监测站,可完成对环境风向、6层风速、环境温度、太阳总辐射、降雨、气压、电能、蓄电池温度、充电电流、充电电压、逆变输出电流、逆变输出电压、工作电流、工作电压等指标的监测,也可对10W--30KW风能发电站直接测量,功率特性等指标。

    5.1采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储正点数据三个月以上(存储时间可以设定),工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机),轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持72小时以上,既可与微机同时监测,又可以断开微机独立监测。

    5.2显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)

    5.3记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测。

    5.4标准RS232接口,与管理微机有线连接,实时传送采集数据。也可通过GPRS/CDMA无线通讯器实现远程遥测,进行异地监控,保证发电系统的正常运行。

    5.5风能发电测试系统管理软件可在WINDOWS98以上环境即可运行,实时显示各路数据,每隔10秒更新一次,小时整点数据自动存储(存储时间可以设定),与打印机相连自动打印存储数据,数据存储格式,EXCEL标准格式,可供其它软件调用。

实验台配备了小型单向式风机,有效模拟自然风力,使得实训项目随时都可以进行,从而不需要受天气变化条件的限制。

  7.提供多种应用实训:小型风车、风光互补路灯和警示灯等。

  8.配备多组高级/专业电工工具箱,可满足学生创新实验要求。



四、教学实训项目

  1.风力能源能量转换;               9.风光互补路灯接线实训;

  2.蓄电池负载特性测试;             10.风光互补路灯应用;

  3.环境对风能转换影响;             11.风能警示灯原理;

  4.风能发电系统直接负载实训;       12.风能警示灯接线实训;

  5.风能控制器的工作原理;           13.风光互补路灯的工作原理;

  6.控制器对蓄电池的过充保护;       14.测风站的工作原理;

  7.控制器对蓄电池的过放保护;       15.无线测风站组装接线实训;

  8.风力发电系统电器负载实训;       16.太阳辐射对风力能源的影响;

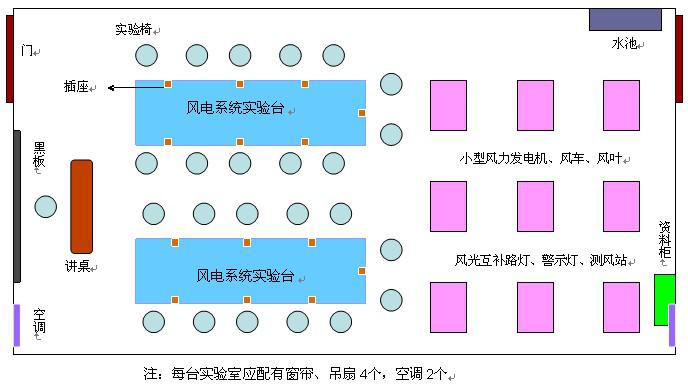

五、风电系统实验室简图
