一、产品概述

 全玻璃真空太阳集热管内选择性吸收涂层的发射比是个非常重要的光—热性能参数，也是生产厂家保证真空管质量的重要依据，按《全玻璃真空太阳集热管》国家标准GB/T17049-2005，5.1.3条规定太阳选择性吸收涂层的半球发射比εh≤0.08（水温度为80℃），为满足太阳集热管生产厂家与质检，科研部门的需要，我们公司推出TRM-FS1型太阳集热管半球发射比测试仪，该仪器采用了计算机与自动化控制技术，具有测试精度高，使用简单，性能稳定，是目前国内最为先进的真空管半球发射比测试仪器。

二、工作原理

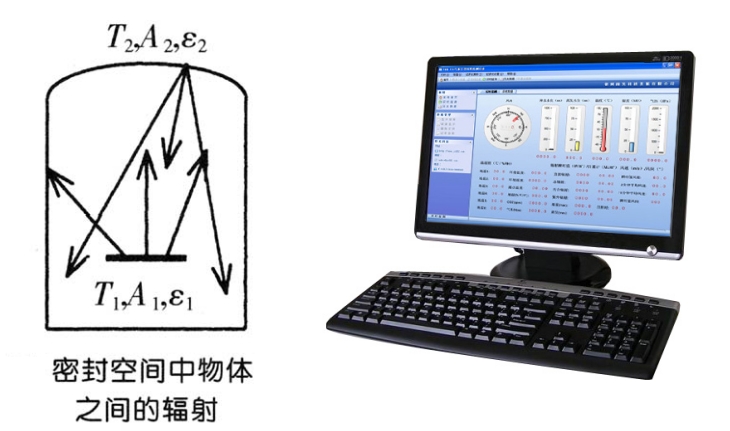

全玻璃真空太阳集热管半球发射比的测量是指成品管内吸收涂层发射比的测量。真空集热管的结构恰好是吸收涂层发射比测量所需的物理模型，被测的选择性吸收涂层刚好密封在高真空的玻璃管内，组成密封腔内的两表面间的辐射换热比。

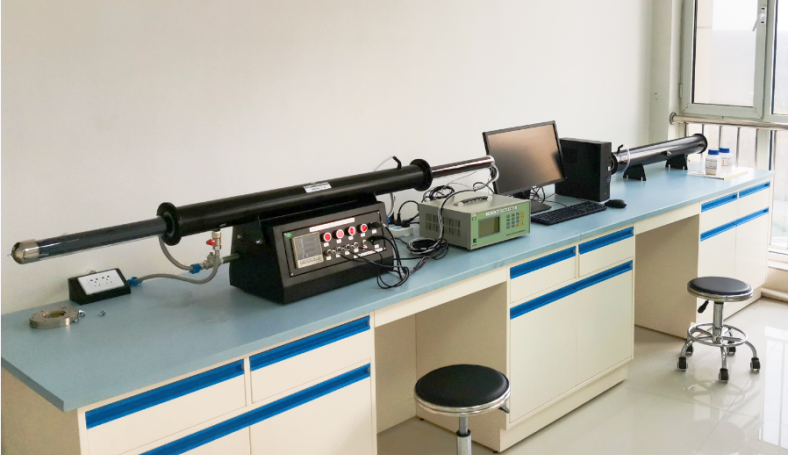

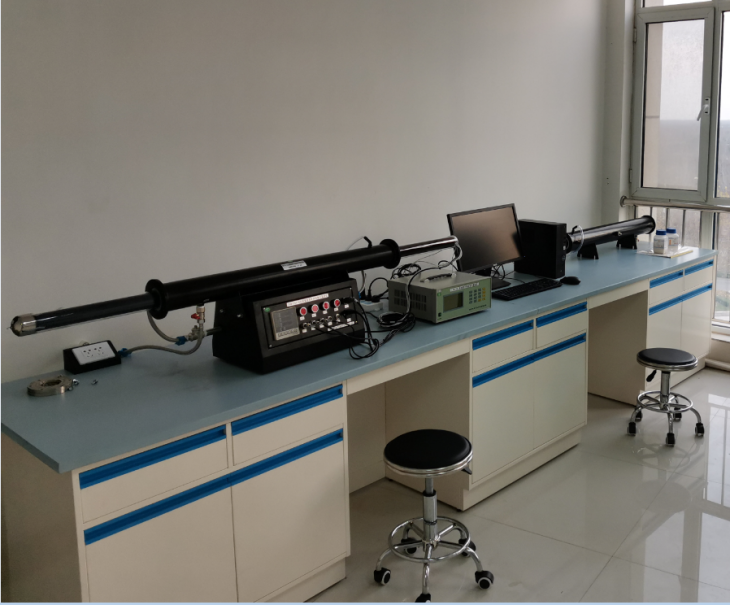

将被测的玻璃真空集热管成品管置于密封的冷壁水套内，内管内插入由中心主加热器Ｈ_０与两侧副加热器Ｈ_１，Ｈ_２组成的加热装置，配置相应的加热器和测温装置，就构成了完好的半球发射比测试系统，由于采用PID动态循环调节技术与多点测温补偿技术，加热器使用新型的加热装置，检测中使用计算机控制，主加热器与两个副加热器采取跟踪加热使之平衡，实施自动跟踪、自动测量、数据自动处理等，使测试过程全自动运行。

1. 采用PID多点位循环控温及温度补偿技术，保证集热管加热稳定性

2. 加热温度误差不大于±0.2℃

3. 全自动测量，无需人工干预

4. 安装简单便携、测量高效、数据精准

四、TRM-FS1型太阳集热管半球发射比测试仪技术指标

温度 (循环水温度)	A.通道数:2路          B.测量范围 0-100℃ B.C.测量精度:±0.1℃    D．显示分辨率：0.1℃
控制装置温度	A.通道数:4路   B.测量范围 0-100℃  C.测量精度:±0.1℃    D.显示分辨率：0.1℃,   E.控制精度：±1℃
控温循环泵:	A.通过混合搅拌,使冷管内水温均匀一致,满足测试需要  B.耐水温度：100℃  C.最高扬程：10米  D.电机功率：输入功率 90W  E.最大流量：20升/分
恒温加热器	A.控制温度为80度，并且可设定。    B.控制精度：小于±1℃, C.加热功率:2000W  D.检测精度: ±0.1℃     E.交流电压:220V
电压接口	A.显示分辨率:0.1V B.电压范围:0～250V（交流） C.精度: 小于0.5%
电流接口	A.精度:小于0.5%  B.电流范围:0～30A（交流） C.显示分辨率:0.1A
通讯接口	标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
检测软件	TRM-FS1型太阳集热管半球发射比测试仪管理软件一套。此软件满足《全玻璃真空太阳集热管》国家标准ＧＢ/Ｔ17049规定太阳选择性吸收涂层的半球发射比测试要求， 在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），实时显示测试结果，与打印机相连自动打印检测报告，数据存储格式为EXCEL标准格式可供其它软件调用。
测试仪主机	TRM-FS1型太阳集热管半球发射比测试仪主机采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据6000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏，轻触薄膜按键，操作简单。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持24小时以上。 1．数据存储显示内容：时间，温度（加热器温度，循环水温度，加热功率，电流，电压，半球发射率）等信息。 2．外观尺寸：金属外壳350×150×300（mm）
