TRM-2A型太阳热水系统性能测试仪

RM—2A型太阳热水系统性能测试仪是满足GB/T 20095-2006要求的一款适合太阳能热水工程现场检测的便携式专业热水工程检测仪器。该产品方便携带,性能稳定,具有低故障和测试精度高的特性,可以长期工作于热水工程中。

一、概述

 太阳能作为可持续利用的清洁能源,以资源丰富、无需运输、安全无污染等显著优势使其利用得到了越来越广泛的重视和关注,太阳能热水系统是以吸收太阳辐射能为热源,将太阳能转化为热能,是目前太阳能应用发展中最具经济价值的一项应用产品。
       TRM-2A型太阳热水系统性能测试仪是满足GB/T 20095-2006要求的一款适合太阳能热水工程现场检测的便携式专业热水工程检测仪器。该产品方便携带,性能稳定,具有低故障和测试精度高的特性,可以长期工作于热水工程中,对整个热水工程系统进行在线监测,并提供运行数据,保证热水工程各参数符合设计指标及施工质量验收标准。

组成部分检测传感器、数据采集器、通讯设备、电源装置等。

使用领域广泛应用于质检部门,生产厂家,科研单位等领域对家用太阳能热水器、太阳能热水工程的热性能测试。

二、产品特点

1、TRM-2A型太阳热水系统性能测试仪用于检测太阳能热水工程系统的热性能,其中主要包括对系统的得热量、贮热水箱热损系数等进行监测,同时实时显示各路数据,检测数据可自动存储。

2、为方便用户使用,设备采用便携式结构设计,实现所有检测仪表放入便携箱内,使设备使用灵活方便,实现测试仪器可以随意移动,避免了搬运被测系统的麻烦。

3、由于太阳能热水工程的得热量和太阳的辐照量具有一定的函数关系,我公司推出的TRM—2A型太阳热水系统性能测试仪具有自动绘制太阳能系统得热量与太阳辐照量的曲线图功能,使得热量和辐照量的关系更加直观化,与打印机连接可自动打印检测报告。

4、主机配有大屏幕汉字液晶显示屏,一屏可以显示多路数据,显示内容包括时间(真太阳时间),太阳辐射(瞬时值,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。

5、系统内置大容量数据存储器,可存储4000条数据,同时数据采集器可扩展FS-1型外置存储模块。FS-1型外置存储模块结合了移动存储器及数据通讯格式转换技术,将移动存储器(U盘)与监测仪器的数据通讯口连接就可完成实时监测数据的连续存储,可替换移动存储器(U盘)将已得到的监测数据导入微机。

6、系统主机采用高性能微机处理为主控CPU,数据的读取、处理与写入速度快且准确。

7、TRM—2A型太阳热水系统性能测试仪主机采用轻触薄膜按键,操作简单。并且整套系统具有停电保护功能,交流电停电后由充电电池供电,可维持24小时。

8、系统提供了有线传输和无线传输两种方式。其中有线传输方式包括:通过标准RS232/RS485/USB/RJ45通讯接口,与监测中心PC机有线连接,实时传送采集数据,无线传输方式可根据通讯距离的不同分为短距离无线数传、中距离无线数传、长距离无线数传三种无线传输方式,也可通过无线通讯方式实现一个中心对多个站点的实时监测。

9、整套设备采用工业控制标准设计,便携式防震结构,具有防尘防水功能,适合在户外长期使用。



三、技术指标

项数 项目 技术参数 备注
1 太阳总辐射  测量范围 0~2000W/㎡ 显示内容包括瞬时值,小时累计量,日累计量等
测量精度 <5%
显示分辨率 1 W/㎡
通道数 2路
2 水箱温度 测量范围 -20℃~150℃  不锈钢封装,Φ4×40mm,全密封,防腐,防水
测量精度 ±0.2℃
显示分辨率 0.1℃
通道数 3路
3 环境温度  测量范围 -40℃~80℃ 不锈钢封装,Φ4×40mm,全密封,防腐,防水,带防辐射罩
测量精度 ±0.2℃
显示分辨率 0.1℃
通道数 1路
4 进出水流量  测量范围 0.2~1.2(m^3/h)
耐水温 0~120℃
测量精度  <0.5%
工作压力 25MPa
信号输出 脉冲
通道数 1路
5 环境风速  测量范围 0~60m/s
测量精度 ±(0.3+0.03V)m/s
通道数 1路

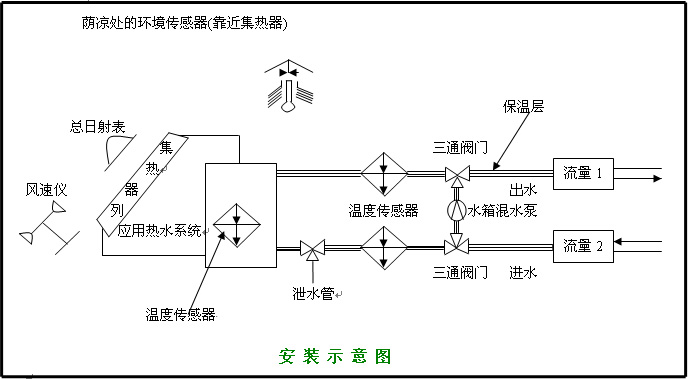

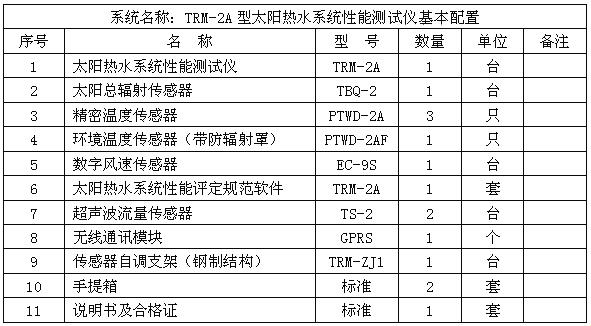

四、系统组成

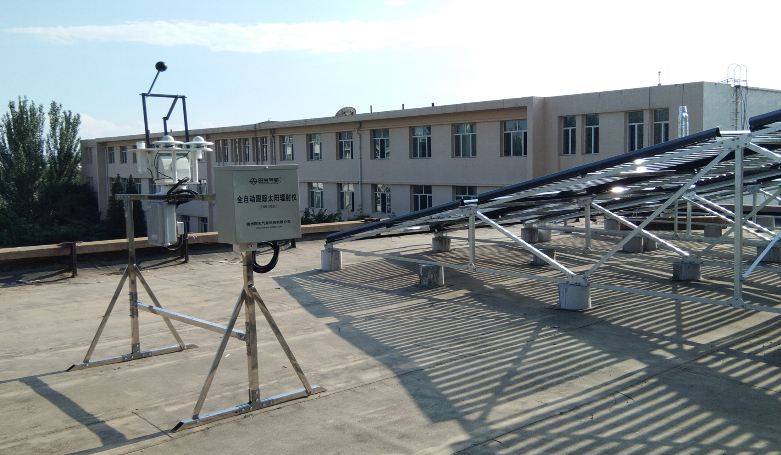

五、用户现场

 TRM-2A型太阳热水系统性能测试仪

TRM-2A型太阳热水系统性能测试仪
