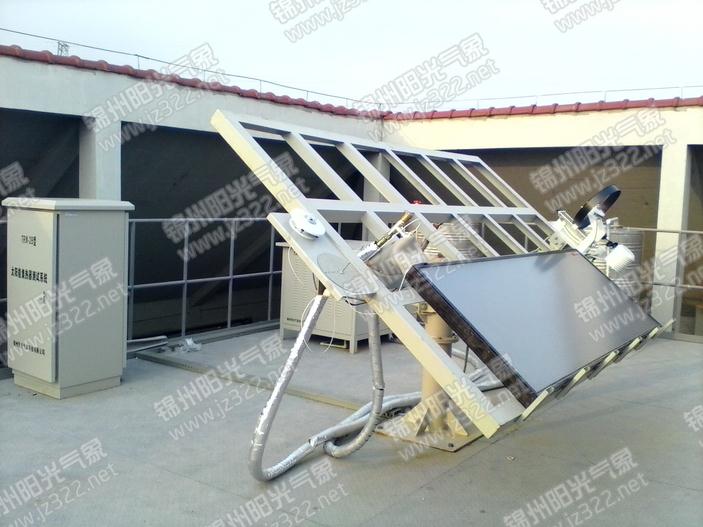

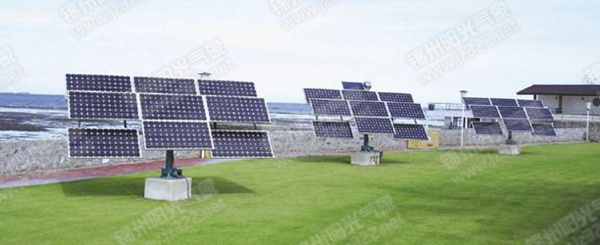

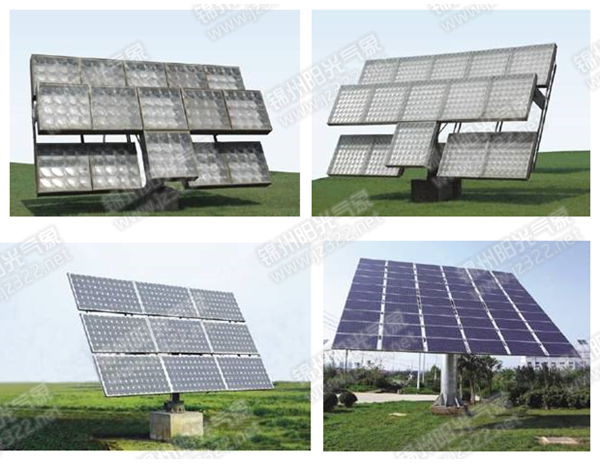

TZG-1型全自动太阳跟踪系统

TZG-1型全自动太阳跟踪系统应用四象限光平衡传感器与太阳轨迹追踪等方面技术可以自动跟踪太阳运转,使太阳光垂直照射到试验台面,保证跟踪架上产品获得最大太阳辐射能量。

一、概述

全自动太阳跟踪系统是针对太阳能空调、太阳能制氢、太阳辐照度测量、材料老化实验、高效太阳能光伏发电、高效太阳能热水器等需要对太阳进行实时跟踪的应用领域设计的。它采用传感器跟踪以及天文定位跟踪两种模式,并且可以自动根据天气状况在两种模式之间切换。无论哪种模式下,都可以实现高精度的太阳跟踪。



二、性能原理介绍

系统应用四象限光平衡传感器与太阳轨迹追踪等方面技术可以自动跟踪太阳运转,使太阳光垂直照射到试验台面,保证跟踪架上产品获得最大太阳辐射能量,同时系统采集太阳辐射强度,环境风速等指标,在大风或无阳光时自动保护,以保证在各种气候条件下的稳定运行。
      系统由底座、产品试验台架、丝杠、齿轮箱,电机,电脑控制器,传感器,电源等部分组成。系统跟踪软件按照太阳运动轨迹与光追踪相结合方式运行。采用二维自动跟踪方式(跟踪太阳由东向西),太阳赤纬角跟踪自动调整,该功能可实现全天侯自动对太阳的实时追踪。

三、技术指标及特点

1.系统采用微机控制技术,实时监测太阳辐射与风力指标,只要太阳辐射达到一定强度就可以自动跟踪,否则停止,风力大于报警值系统停止运行,处于保护状态。

2.跟踪系统设有多路传感器,(辐射强度,风速,时间等)。

3.跟踪精度:小于±1.5°。

4.承载物体重量:小于 1000Kg;

5.支架采光面积(承载物体尺寸):3*3米。(也可以根据要求设计)

6.速率 :2.50º/sec。

7.加速度 到7.5º/sec² 。

8.水平运行角度(太阳方位角):0~360度。

9.垂直调整角度(太阳赤纬角):-45度~+45度。

10.适应传动方式:丝杠、齿轮,等传动方式。

11.系统重量:450Kg。

12.电机功率:小于20W。

13.传感器参数:

测量要素 通道数 测量范围 测量精度 分辨率
光跟踪传感器 1路 0~180度 ±0.1度 0.5度
太阳总辐射 1路 0~2000W/m2 小于5% 1W/m2
环境风速 1路 0~60米/秒 ±0.3米/秒 0.1米/秒

14.电源:输入电压 220VAC/50Hz (或直流12V可选)良好接地;平均功耗 <50W。

15.运行环境:温度:-40~60℃;湿度:小于95%RH; 抗风等级:小于40米/秒,室外全天候条件运行。

16.太阳跟踪控制器:该控制器采用光电追踪技术,保证太阳光点在四象限传感器的中心位置(正对太阳)。由于光电传感器灵敏度较高,并应用微处理器为主控部件,一旦系统出现偏差,还可对其进行修正,保证了系统的跟踪精度,工业控制标准设计,防震结构,大屏幕液晶显示屏,轻触薄膜按键,适合在恶劣工业环境使用,显示太阳辐射强度,风力等级,时间,运行方式,报警状态等方面数据。

四、安装方法

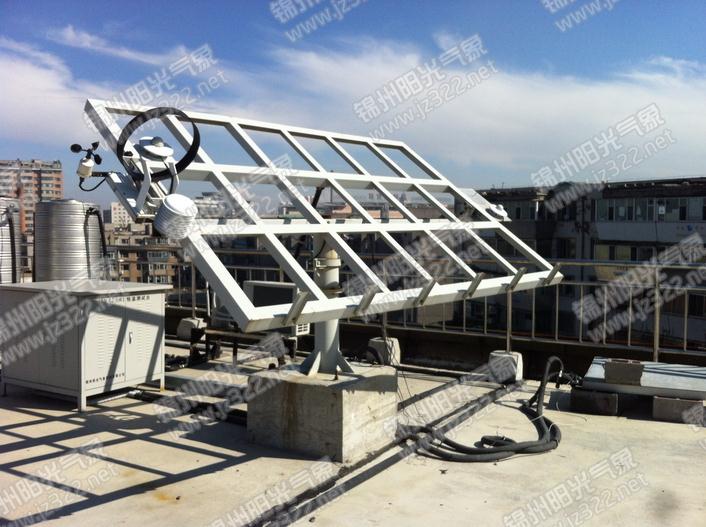

选择四周无太阳遮挡空旷场地,建立1米*1米*1米水泥基础(特殊可根据要求设计)也可放在楼顶,现场具有交流220V电源即可。
