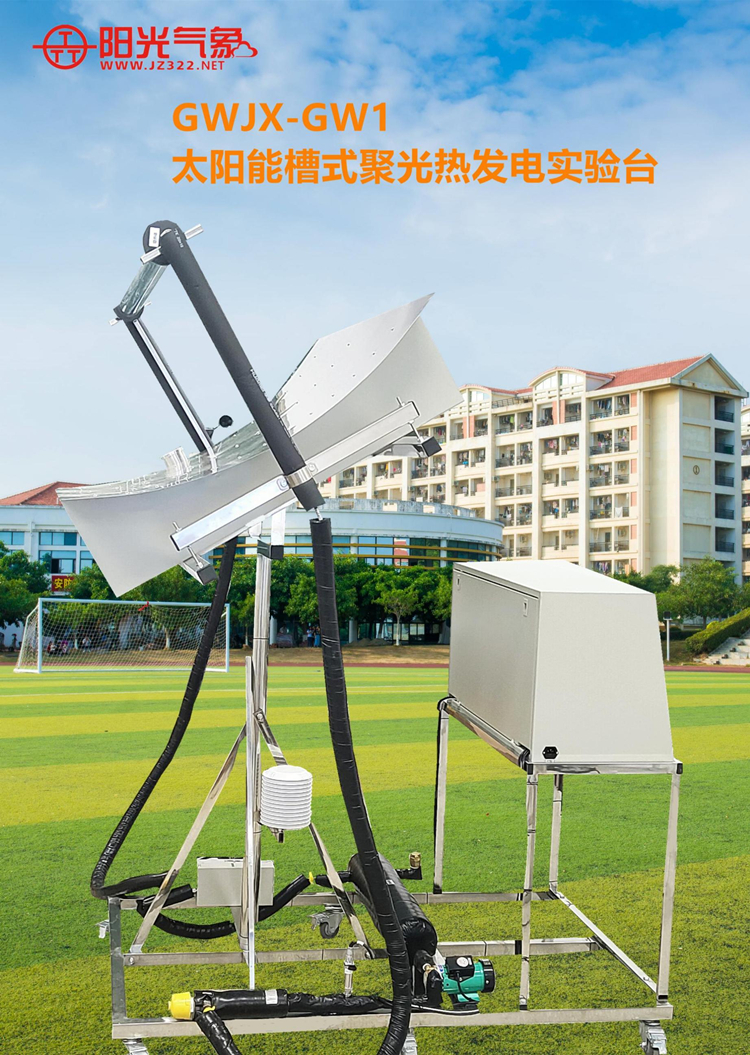

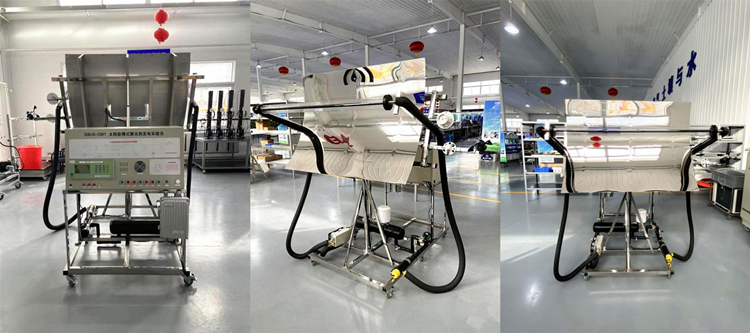

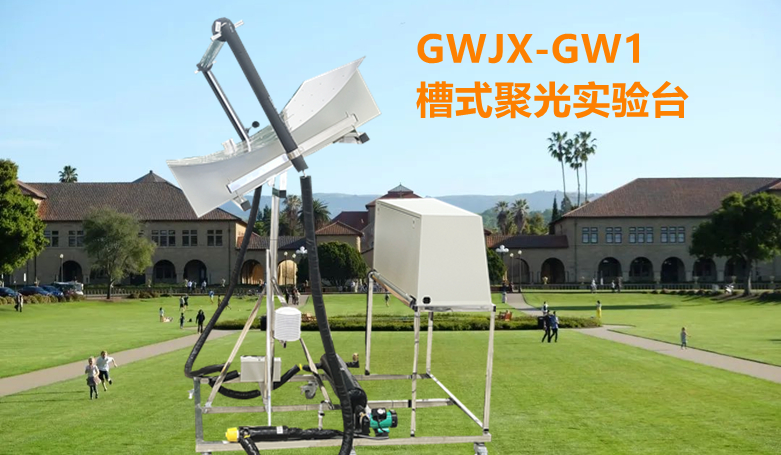

GWJX-GW1槽式聚光实验台

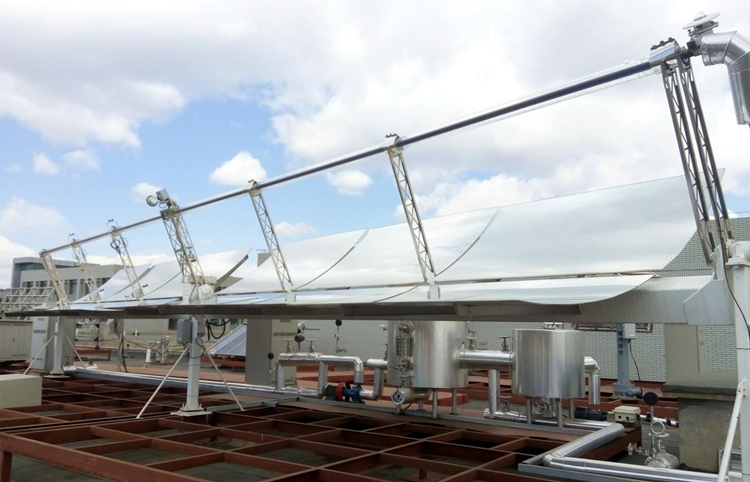

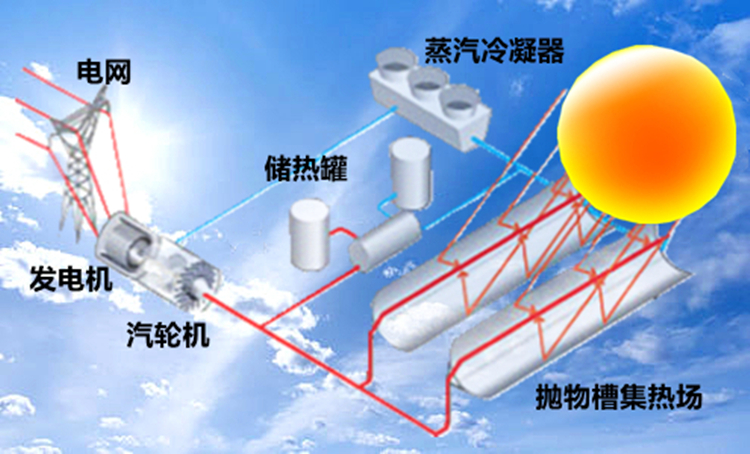

槽式太阳能热发电是利用槽式聚光镜将太阳光聚在一条线上,在这条线上安装着一个管状集热器,用来吸收太阳能,并对传热工质进行加热,再借助温差发电机发电。槽式聚光器的抛物面对太阳进行的是一维跟踪,聚光比为10~100,温度可以达到400℃。



一、概述

  太阳能中高温技术是未来太阳能应用的方向,使太阳能技术应用更广,我公司研发的太阳能中高温教学实验系统,是完全按照标准应用产品的技术与原理制造的,按照真实系统进行缩小比例,并把整个系统运行的数据及过程全部展示出来,是广大师生学习太阳能中高温技术的理想平台。 实验台可以作为教师和学生科研开发和实训教学的硬件平台,主要演示太阳能槽式聚光热发电的原理及组成构件,指导学生操作太阳能槽式聚光热发电每一项的执行过程。同时也展示了发电的应用效果,适合各大高校使用。

二、优势及特点

    1、跟踪聚光运行装置,采用耐高温材料制作,齿轮传动结构,跟踪过程自动完成;

  2、试验运行在户外阳光下或室内太阳模拟器下完成;

  3、槽式太阳能热发电所用集热镜面采用低铁玻璃弯曲制成,在保证一定聚焦精度的同时,还具有良好的抗风、耐酸碱、耐紫外线等性能;

  4、集热管的内层为不锈钢管,外层为玻璃管加两端的金属波纹管,内管涂覆有选择性吸收涂层,以实现聚集太阳直接辐射的吸收率最大且红外波再辐射最小;

  5、系统的支撑结构用于固定槽抛物面聚光镜,并配合控制系统对集热阵列进行一维跟踪,以获 得有效太阳辐射能;

  6、系统配套监测软件功能强大,可实时处理整个太阳能系统的工作数据,分析运行效率,监测环境参数,实时显示并存储室外试验场运行的太阳能碟式聚光热发电系统的数据,形成分析曲线;

  7、模块化设计,具有群控和监视功能,可根据用户需求进行定制化生产;

  8、实验系统可操作性强,满足教学需求;

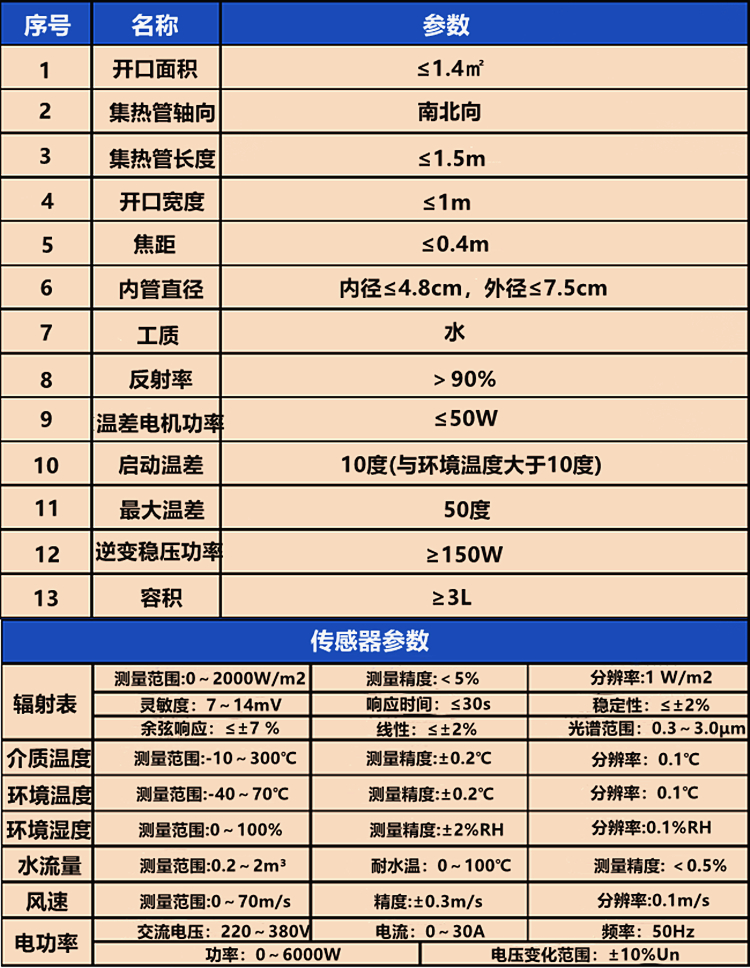

三、技术参数

四、可开设实验

  1、太阳能槽式聚光热发电技术原理
  2、高温抛物面聚光器的结构原理
  3、聚光温度试验
  4、高温发电效应试验
  5、单轴跟踪与非跟踪的聚光效应实验
  6、电源逆变稳压实验
  7、光-热-电的转换实验
  8、太阳跟踪技术原理实验
  9、太阳能光热模拟设计实验
  10、与自然环境下运行太阳能槽式集热系统数据对比分析实验
  11、在各种气候条件下太阳能部件设计选型实验
  12、太阳能槽式集热系统网络监测数据分析实验
  13、当地位置的气候指标测量存储分析实验
  14、在当地长期监测并建立太阳能槽式集热系统运行数据库的实验
