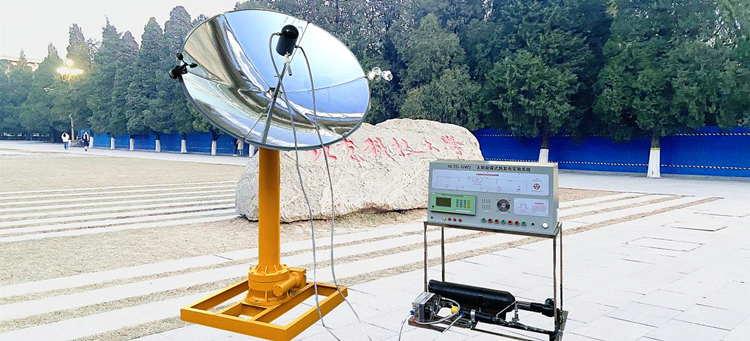

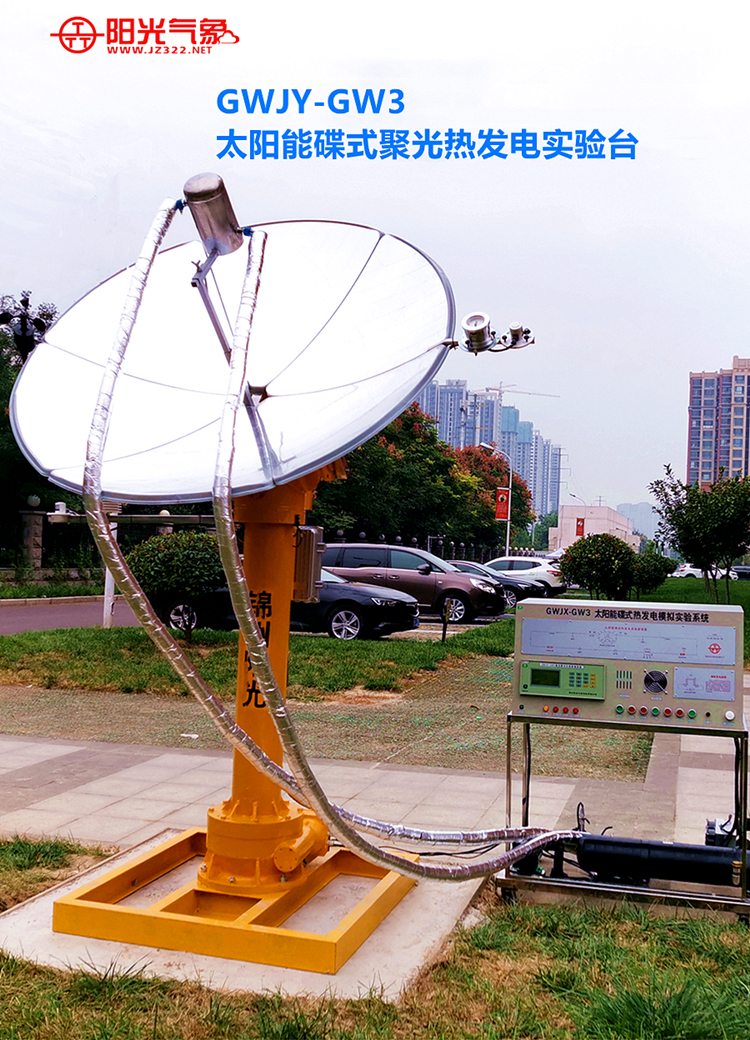

GWJY-GW3太阳能碟式聚光热发电实验台

太阳能碟式聚光发电系统,是利用抛物面聚光原理制成的一种利用光热来发电的系统。包括较复杂精密的光跟踪系统、控制系统、机械系统以及实验演示系统等部分。



一、概述

  太阳能碟式聚光发电系统,是利用抛物面聚光原理制成的一种利用光热来发电的系统。包括较复杂精密的光跟踪系统、控制系统、机械系统以及实验演示系统等部分。
我公司生产的太阳能碟式聚光热发电实验台能够完成室内碟式聚光发电性能试验,通过太阳能模拟器和碟式聚光器配合使用,达到与室外相同性能的热电试验。在实验室内连续运行,与室外的太阳能碟式集热系统性能一致。
  太阳能碟式聚光热发电实验台可以作为教师和学生科研开发和实训教学的硬件平台,主要演示太阳能碟式聚光热发电的原理及组成构件,指导学生操作太阳能碟式聚光热发电每一项的执行过程。同时也展示了发电的应用效果,适合各大高校教学实验使用。

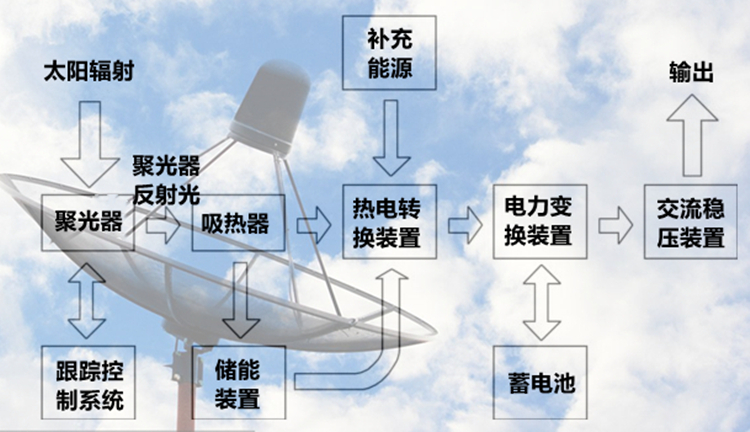

二、原理

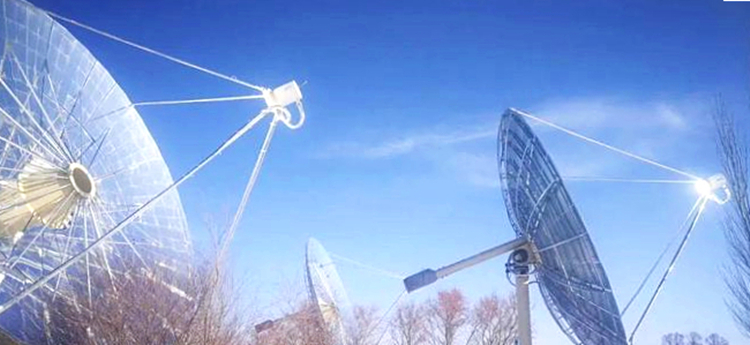

  太阳能碟式发电也称盘式系统。主要特征是采用盘状抛物面聚光集热器,其结构从外形上看类似于大型抛物面雷达天线。由于盘状抛物面镜是一种点聚焦集热器,其聚光比可以高达数百到数千倍,因而可产生非常高的温度,进而使交点处集热球内的水温迅速升高,高温水流经温差发电机,温度差产生电,发出的电再经过试验演示系统得以应用展现。

三、实验系统

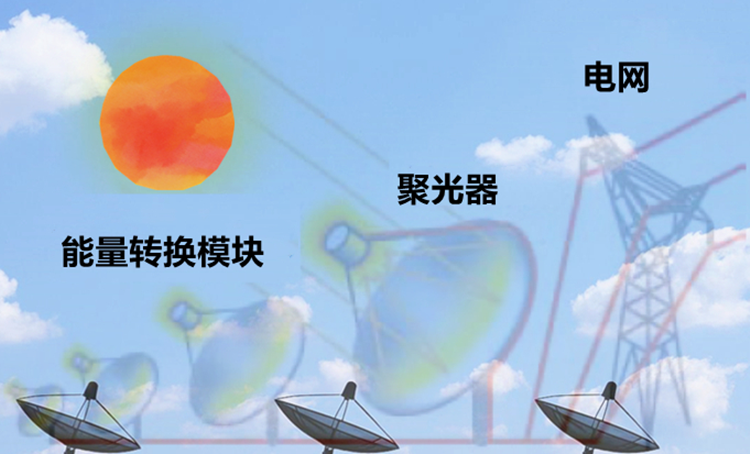

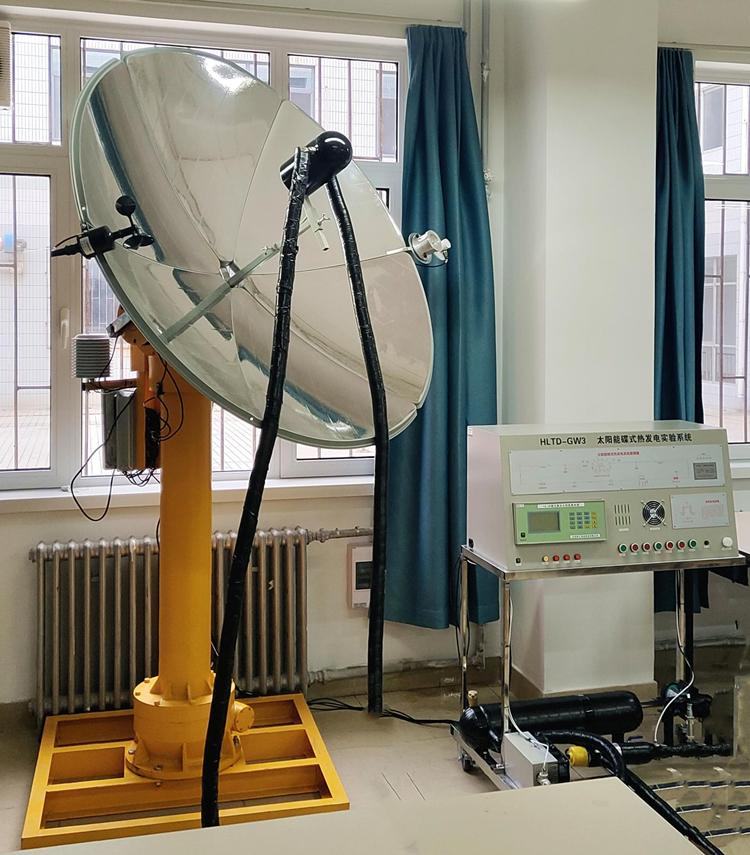

  太阳能碟式聚光热发电实验台主要由聚光系统、跟踪系统及实验演示系统组成,几部分共同完成太阳能碟式聚光热发电的原理及组成构件的相关实验项目。

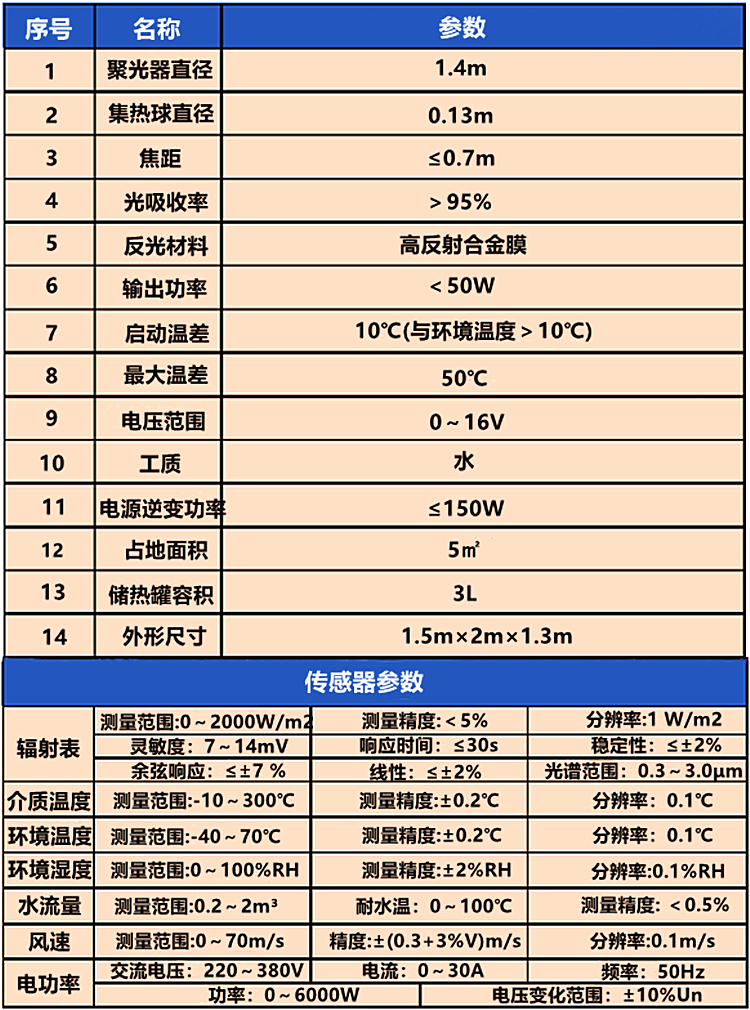

四、技术参数

五、优势与特点

  1、全自动太阳跟踪器采用光控原理,能够确保碟式聚光器全天自动跟踪太阳运行;
  2、试验运行可以在户外阳光下或室内太阳模拟器下完成;
  3、系统采用双轴跟踪方式,使跟踪的精度更高、运行更稳定;
  4、模块化设计,具有群控和监视功能,可根据用户需求进行定制化生产;
  5、发电功率稳定、可预测,减小对电网冲击;
  6、系统自带润滑销轴,免除维护成本;
  7、实验系统可操作性强,满足教学需求;
  8、减少阴影遮挡,提高发电量,增加寿命;
  9、提高多达50%以上的发电量,降低发电成本;
  10、系统配套监测软件在功能强大,可实时处理整个太阳能系统的工作数据,分析运行效率,监测环境参数,实时显示并存储室外试验场运行的太阳能碟式聚光热发电系统的数据,形成分析曲线。

六、实验内容

  1、太阳能碟式聚光热发电技术原理
  2、高温抛物面聚光器的结构原理
  3、聚光温度试验
  4、高温发电效应实验
  5、单轴跟踪与非跟踪的聚光效应实验
  6、电源逆变稳压实验
  7、光—热—电的转换实验
  8、太阳跟踪技术原理实验
  9、太阳能光热模拟设计实验
  10、与自然环境下运行太阳能碟式集热系统数据对比分析实验
  11、在各种气候条件下太阳能部件设计选型实验
  12、太阳能碟式集热系统网络监测数据分析实验
  13、当地位置太阳辐射数据测量存储分析实验
  14、当地位置的气候指标测量存储分析实验
  15、在当地长期监测并建立太阳能碟式集热系统运行数据库的实验

八、专利证书
