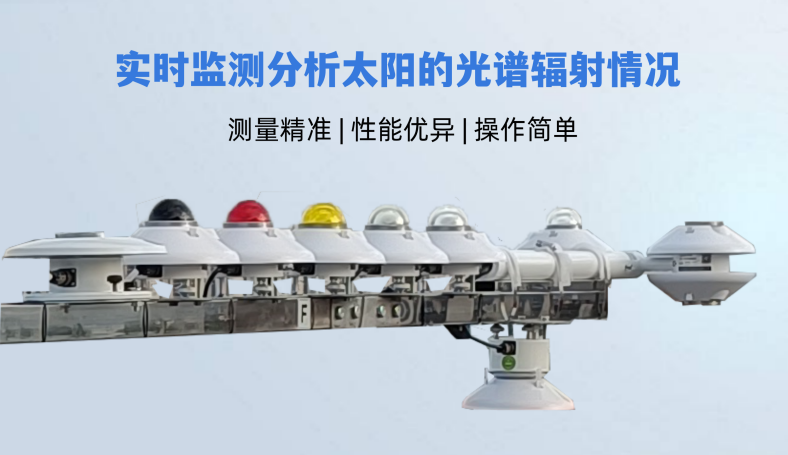

PC-2GL型太阳光谱分析系统

PC-2GL太阳光谱分析系统是我公司与广州电器科学院共同开发的产品,已应用于中国大气环境曝露实验场。可实时监测太阳各波段光谱的辐射强度,具有测试精度高、人机界面友好、人工干预少、交直流电共用等特点。

一、产品概述

PC-2GL太阳辐射光谱监测分析系统可实时监测太阳各波段光谱的辐射强度,与微机分析软件配合使用显示各路光谱曲线图,光谱所占总辐射的比例,及单位时间内各路光谱的累计量,具有测试精度高、人机界面友好、人工干预少、交直流电共用等特点。可广泛用于太阳辐射研究、材料老化试验、材料透光测试、农业光合辐射研究等领域。

二、产品特点

1、系统按室外观测仪器标准设计,具有防风,防水,抗腐蚀,耐高低温等特点,适合在野外高原等气候恶劣的环境使用;

2、系统采用RS232/RS485等有线通讯以及GPRS/Wifi/RJ45等无线通讯方式,标准modbus协议,方便与其它后台对接;

3、交直流两种供电方式,太阳能供电方式可保证系统待机时间5-7天;

4、安装支架为组合式结构,现场装卸简单,支持定制,无需维护,可长时间户外使用;

5、选配不同波段的分光谱辐射表可实现太阳辐射中的总辐射、绿光、近红外、紫外、红橙光、红外、紫蓝光、可见光、远红外的实时监测分析,还可以集成其他类型的太阳辐射表;

6、系统软件功能强大,即可单机独立使用,也可多套组网,配合无线通讯模块可对接智慧云平台服务软件,协助用户进行随时随地远程数据查询与管理。软件除可实时在线显示各辐射监测数据外,还可生成日报、年报等报表以及光谱曲线分析、极值分析等曲线图,方便用户实时准确掌握太阳光谱辐射情况;

7、数据采集器集采集、存储、显示、通讯功能于一体,数据秒级刷新,存储时间间隔可设置,内部存储器可连续存储4万条数据,也可外接U盘存储器实现不限量存储。大屏幕液晶显示器与薄膜按键配合使用可实现现场单机操作,实时查看数据、设置参数等。

三、系统组成

产品名称
产品型号
数量
单位
多通道太阳辐射记录仪
PC-2B
1
分光谱辐射表(6台)
TBQ-4-6
1
长波辐射表
TBL-1
1
太阳光谱分析软件
PC-2GL
1
观测支架
TRM-JT
1
数据通讯及传感器连接
线缆
1
太阳能供电系统(可选配)
TDC-25
1
注:以上辐射表可根据用户具体需求进行选配增减。

四、技术参数

PC-2GL太阳光谱分析系统技术指标
供电
AC220V或DC12V
功耗
100mA(无线通讯200mA)
输出
RS232/RS485/GPRS/RJ45/Wifi任选
辐射表配置
分光谱辐射表(280~3000nm、400~3000nm、500~3000nm、600~3000nm、700~3000nm、760~3000nm),长波辐射表
可监测参数
太阳总辐射、紫外光、绿光、红橙光、红外光、紫蓝光、可见光、近红外、远红外
支架
辐射观测支架(可定制)
防护等级
IP65



辐射表参数指标
型号
项目
技术参数
TBQ-4-6
分光谱辐射表
测量范围
0~2000W/m²
测量精度
<5%
灵敏度
7~14μV/W.m-2
响应时间
≤30s(99%)
内阻
<400Ω
温度特性
±2%(-20℃~+40℃)
余弦
天顶角0°~70°,偏离标准±3%
天顶角70°~80°,偏离标准±7%
光谱范围
280~3000nm、400~3000nm
500~3000nm、600~3000nm
700~3000nm、760~3000nm
工作环境温度
-40℃~+80℃
工作环境湿度
0%RH-100%RH
重量
0.5kg/
长波辐射表
测量范围
0~2000W/m²
测量精度
<5%
响应时间
≤30s(99%)
内阻
约1000Ω
余弦
≤±10%
光谱范围
3500~50000nm
工作环境温度
-40℃~+80℃
工作环境湿度
0%RH-100%RH
重量
1.5kg/
温度特性
±2%(-20℃~+40℃)

五、典型应用

此套系统是太阳能资源和气象评估的理想光谱辐射监测仪器,广泛适用于气象、农业、太阳能、材料老化等科研部门。
