前言：随着太阳能产业的发展，电池组件生产厂家云集，生产能力日益提高，目前产能过剩的局面已经出现，竞争十分激烈，电池组件价格已经降到临界点，个别小的组件生产厂家已经处于停产状态。那么未来太阳能发电的方向如何？解决方案就是大力推广太阳能电站的建设，让发电系统向太阳能热水器一样进入千家万户，让太阳能发电产业得到社会的应用。

从两个方面重视：
1.科学的提高太阳能电站的设计，运行，管理技术，改变以前的形象工程，真正的让电站运行起来，得到社会的认可，太阳能产业只有长期工作，才能体现其效率与价值；
2.重点培养太阳能电站技术人才，增加太阳能发电应用方面的力量。建议:因电池组件的生产技术日益成熟，以后生产为自动化，批量化的生产，用人数量相对减少。工厂的就业难度较大，希望学校多培养应用与科研领域的人才，增加市场竞争力与就业机会；
       太阳能电站的设计难点是什么?工厂生产出来的组件部分是成熟可靠的，不会存在太大技术问题，但让我们设计成稳定的系统确是难点。因系统是靠太阳运行，受环境影响较大，严格的考虑是不同地区的电站指标都应有所区别，应该让设计人员在环境监测领域重点掌握。因此我公司推出在室外环境下太阳能电站的设计模拟监测产品，为我们学校科研，教学起到帮助作用。
【系统组成】
     1.TRM-DZPLY型太阳能光伏电站设计平台；
     2.TRM-FDZ2型 太阳能光伏综合应用系统；
     3.TRM-FD5太阳能电站检测系统。

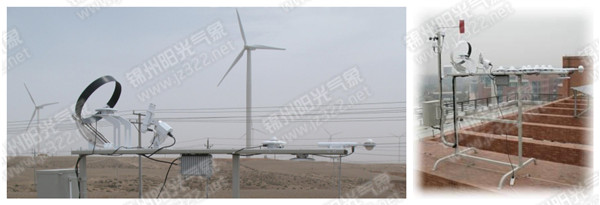

第一部分 TRM-FD5太阳能电站检测系统

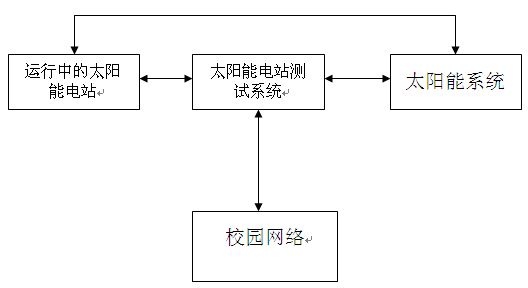

该系统工作于太阳能发电站现场，占地面积：小于5平米，全部按照室外防护设计，数据无线通讯采用GPRS传输，可在校园网上监测电站运行状态。

一、概述

在设计发电站之前，需要对所在环境进行测评，然后根据测评数据合理设 计。当电站系统建成后，需要进行检测，由于电站中的部件都是在实验室检测的，但组成系统后，是在室外现场工作，效果如何必须进行测试，只有判断其合格，才能进行整体验收，当电站投入运行后，发电效率会有所变化，同时长时间野外工作运行部件也会出现故障，特殊恶劣的气候也会将电站损坏，不容易被人发现，TRM-FD5太阳能电站检测系统可实时监测发电系统的运行状态及环境气候指标，并将监测数据发送控制中心，便于对电站进行维护，查找故障原因，对研究太阳能发电质量，效率，故障诊断，数据管理，提供保障。

二、功能描述
       环境数据是决定太阳能发电的重要指标，对太阳能发电质量起着决定性作用，同时也是对太阳能发电站的设计提供有 效的数据保证。本系统即可以独立使用，也可与发电站配合工作，系统主要测试功能如下 ：环境温湿度，风速风向，降水， 感知雨雪，太阳总辐射、太阳直接辐射，日照时间，散射 辐射，表面反射率，太阳透光率，电池温度，充电电流、充电电压、逆变输出电流、逆变输 出电压、工作电流、工作电压，配合电子负载该系统可对10W---500KW太阳能电池组件及 方阵直接测量，利用自然光做光源能快速测出方阵I-V特性，P-V特性等指标。

第二部分 应用系统——TRM-FDZ2型太阳能光伏综合应用系统

一、系统特点

1.3KW太阳能光伏综合应用系统满足科研，教学，应用三大功能，其中侧重于教学与试验，通过对该系统的掌握，认识太阳能发电的原理及目前不同材料发电站的运行效率， 学习在不同地区太阳能资源下的电站的设计方法，模拟仿真太阳能电站运行效果。
      2.系统采用真实的应用产品与试验装置相结合的技术完成，电路节点对外开放，测试研究极其方便。
      3.系统中所有配件（组件，电池，控制器，逆变器，电缆，支架等）全部采用模块化设计，任意组合，预留扩展空间；
      4.所有连接电缆按照教学试验标准设计，随意安装拆卸，安全可靠；
      5.电池组件支架为组合式结构，随意安装拆卸，满足学生实验；
      6.让我们的学生掌握太阳能发电技术的工作原理设计，施工，开发等技能；
      7.自动跟踪试验台可安放1000W—2000W太阳能电池组件，实时跟踪太阳运转，保证最大效率发电，属于高端太阳能发电系统。同时在仿真微机上可对跟踪试验台进行控制，系统安装太阳辐射强度与太阳入射角传感器，可控制任意太阳入射角跟踪，与仿真软件结合，根据采集的测试数据对电站进行测评。

二、系统工作原理

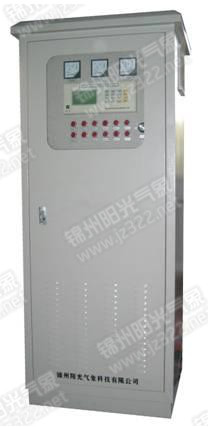

1.采用太阳电池组件组成太阳电池阵列，把光能转换为电能，太阳电池阵列(其中每块板加装防反充二极管)进线通过接线盒并线（防反充处理）后，进线通过防雷处理进入光伏控制器。控制器作过充、过放控制进入DC48V直流配电单元，逆变器把直流电源逆变为AC220V频率（50Hz±2%）交流电，通过AC220V交流配电柜作输出配电和后级防雷保护处理后，将单相电能直接并于低压变压器的初级端进行并网。

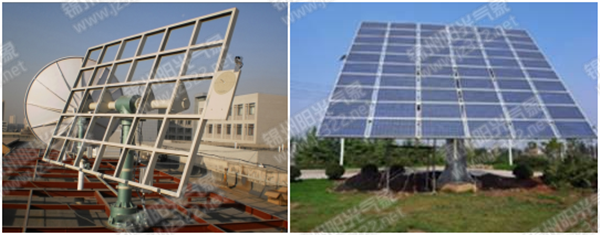

三、TZG-2型全自动太阳跟踪试验台特点
       跟踪试验台是太阳能产品应用实验的一种装置，它可以时刻追踪旋转，或使台面法线与太阳任意入射角跟踪旋转。其运行方式全部采用软件开放控制， 功能灵活方便，即可联机工作，又可独立运行。满足太阳能产品的试验要求。将1000瓦太阳能电站安装在跟踪试验台上，构成1000瓦太阳能光伏跟踪电站，使其发电效率增加数倍。

1、系统由底座、产品试验台架、丝杠、齿轮箱，电机，电脑控制器，传感器，电源等部分组成。系统跟踪软件按照太阳运动轨迹与光追踪相结合方式运行。采用二维自动跟踪方式（ 跟踪太阳由东向西），太阳赤纬角跟踪自动调整（系统自动显示当地的太阳赤纬角），该功能可实现全天侯自动对太阳的实时追踪。

2、设计理念：是针对太阳能产品测试，研究，试验，老化等高效率阳光聚集 的装置，整个跟踪过程全部采用微机控制，并使用光传感器与天文定位跟踪两种模式，可 以自动根据天气状况在两种模式之间切换。无论哪种模式下，都可以实现高精度的太阳跟 踪。系统还可根据实验要求，与太阳入射角或方位角成要求角度进行定位跟踪，同时该试 验台安装聚光器后，可构成线性聚光与球型聚光的跟踪装置，将太阳光功率提高数十倍， 是太阳能行业的理想实验应用平台。

3、性能原理：系统应用角度传感器与四象限光平衡传感器等方面技术可以自动跟踪太阳运转，使太阳光 垂直照射到试验台面，保证跟踪架上产品获得最大太阳辐射能量，同时系统采集太阳辐射 强度，风速等指标，在大风或无阳光时自动保护，以保证在各种气候条件下 的稳定运行。 太阳的位置（出厂前已对日晷进行标定，刻度盘有集热器测试所需专业（0，15，30，45，50，60）刻度标号。

第三部分 设计与测评系统——TRM- DZPLY型国际太阳能光伏电站设计平台

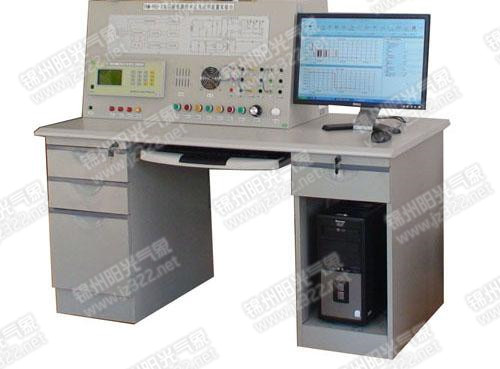

1.太阳能电站检测试验台，采用钢制结构， 内嵌戴尔微机，WINXP2000以上版本操作系统， 显示屏尺寸：19寸全彩液晶屏，工作于太阳能控制室内，微机显示处理整个太阳能电站的工作数据。分析电站的运行效率，是太阳能电站的控制中心。

2. TRM—FD5型太阳能发电站检测系统管理软件可在WINDOWS2000以上环境即可运行，运行测试软件时刻获取被测电站数据。 蓄电池充放电过程（充电电流、充电电压）、剩余电量实时测试与显示；逆变器工作参数（逆变输出电流、逆变输出电压、工作电流、工作电压）实时测试与显示；负载工作参数实时测试与显示；太阳能光伏发电系统能量转换效率实时测试与显示。环境参数：环境温湿度，风速风向，降水，太阳总辐射、倾斜面的辐射，日照时间，散射 辐射，太阳透光率等以上实时数据可评测电站的工作指标。

3.太阳能系统模拟计算软件软件的特点：

A.拥有880种国际知名品牌光伏电站配件（电缆、组件、逆变器）元器件数据库；

B．按洲、国家、城市、地图等划分的来自全球8000多个气象站的数据库，并可计算出给出数据库目录外用户自定义地区的气象数据；

C.模拟计算过程中，太阳位置每四分钟更新一次；

D.该软件完全汉化版，用户第一年使用中每3个月可免费升级一次，使用该软件设计电站并升级为会员可无偿获得技术支持；

E. 该软件可实现电站设计验收并进行评测，熟练掌握太阳能电站设计软件可让我们的学生成为优秀的太阳能电站工程师。

F.该软件可以根据客户的要求进行二次开发。实现电站实测数据与仿真软件相比对的分析功能。满足教学和科研的要求。
